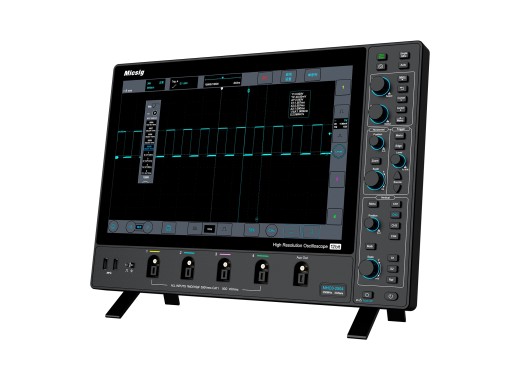

Das Micsig MHO3-2504 ist ein 4-Kanal-Oszilloskop mit hoher Auflösung und einer Bandbreite von 250MHz. Das Oszilloskop verfügt über einen hochauflösenden 12-Bit-ADC mit einer Quantisierungsstufe von bis zu 4096, was dem 16-fachen eines herkömmlichen 8-Bit-ADC entspricht. Ein ähnliches Oszilloskop mit einer 8-Bit-Auflösung finden Sie in der Micsig MDO-Serie. Das MHO3-2504 hat eine Abtastrate von 3 GSa/s, eine Speichertiefe von 360 Mpts und eine hohe Wellenformerfassungsrate von 230.000 wfm/s. Außerdem verfügt es über einen großen 14-Zoll-TFT-Touchscreen mit einer Auflösung von 1920 x 1200 Pixeln.
Das Oszilloskop unterstützt die Fernsteuerung über PC und Smartphone und kann Daten auf mehreren Kanälen gleichzeitig speichern. Das MHO3-2504 unterstützt mehrere mathematische Funktionen wie Addition, Multiplikation und Differenzierung sowie FFT. Er verfügt über mehrere Auslösearten wie Kante, Impulslogik und mehr.
Übersicht der Modelle
Wir führen mehrere Oszilloskope der MHO3-Serie in unserem Sortiment, die sich in Bandbreite und Anstiegszeit unterscheiden.
| Modell |
MHO3-2504
|
MHO3-3504
|
MHO3-5004
|
| Bandbreite |
250 MHz |
350 MHz |
500 MHz |
| Anstiegszeit |
≤ 1,4 ns |
≤ 1,0 ns |
≤ 0,7 ns |
| Preis |
2735.81
Inkl. MwSt:
2.735,81 €
Exkl. MwSt:
2.299,00 €
|
3080.91
Inkl. MwSt:
3.080,91 €
Exkl. MwSt:
2.589,00 €
|
3866.31
Inkl. MwSt:
3.866,31 €
Exkl. MwSt:
3.249,00 €
|
Spezifikationen
| Kanäle | 4 |
| Speichertiefe | 360 Mpts (geteilt durch die Anzahl der aktiven Kanäle) |
| Abtastrate | 3 GS/s (geteilt durch die Anzahl der aktiven Kanäle) |
| Wellenform-Erfassungsrate | 230.000 wfm/s |
| Vertikale Auflösung | 12 Bits |
| Vertikale Skala | 1 mV/div - 10 V/div |
| Horizontale Skala | 1 ns/div - 1 ks/div |
| Schnittstellen | USB-Host, USB-Gerät, LAN, HDMI, Trigger Out |
| Dekodierung | RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C, ARINC429, 1553B |
| Anzeige | 14" TFT LCD (1920x1200) |
| Abmessungen | 400 x 280 x 35,8 mm |
| Gewicht | 4,3 kg |
Zubehör
Das Micsig MHO3-2504 Oszilloskop wird geliefert mit:
- 4x MSP500 passive Sonde
- 4x MSP-BNC-Adapter
- 1x Leistungsadapter
Vor-und Nachteile
- 14-Zoll-Touchscreen mit einer Auflösung von 1920 x 1200
- 12 Bit Auflösung
- Speichertiefe von 360 Mpts
Downloads
(11.01 MB)
