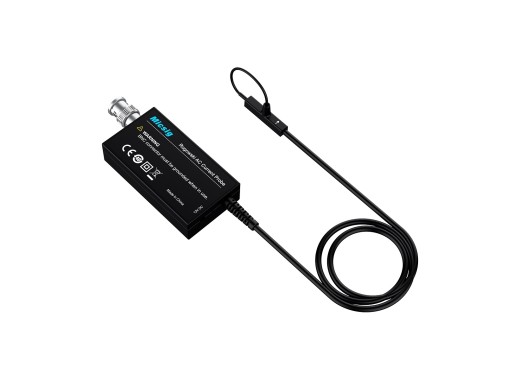

Wechselstromzange Micsig RCP600XS

Der Micsig RCP600XS ist ein Präzisions-Rogowski-Wechselstromtastkopf, der für Ingenieure entwickelt wurde, die hochfrequente, genaue Strommessungen auf engem Raum durchführen. Mit einem Messbereich von bis zu 600A Spitzenwert und einer Bandbreite von 10 Hz bis 30 MHz ist dieser Tastkopf ideal für dynamische Prüfungen, Oberschwingungsanalysen und die Beobachtung des Schaltverhaltens von MOSFETs und IGBTs.

Zur Beobachtung des Schaltverhaltens von MOSFETs und IGBTs kann der Tastkopf bei Doppelimpulstests zur Messung der Pin-Ströme von Bauelementen aus Materialien wie SiC und GaN eingesetzt werden. Die RCP-Serie bietet exzellente Hochfrequenzmessfähigkeiten, wodurch sie sich gut für die Messung des Drainstroms (Id) von MOSFETs eignet. Die Geräte dieser Serie können Hochgeschwindigkeitssignale und sich schnell ändernde Stromwellenformen genau erfassen, was für die Analyse hochfrequenter Oberwellenkomponenten unerlässlich ist.

Mit einer Ausgangsempfindlichkeit von 10mV/A (100x) und einer dünnen, flexiblen Rogowski-Spule von 1,6 mm kann der Tastkopf problemlos in engen, überfüllten Schaltkreisen wie TO-220- und TO-47-Gehäusen eingesetzt werden. Der Tastkopf weist über den gesamten Messbereich eine konstante Abweichung von ±1% auf. Dank der Rogowski-Spulen-Konstruktion ist der Tastkopf frei von magnetischer Sättigung und Hysterese-Effekten, was stabile und präzise Messungen auch bei sich extrem schnell ändernden Strömen ermöglicht. Darüber hinaus gewährleistet er eine minimale Phasenverschiebung mit einer Phasendifferenz von weniger als 0,8° und eignet sich damit ideal für empfindliche Analysen in der Leistungselektronik. Der RCP300XS verfügt über eine universelle BNC-Schnittstelle für direkte Oszilloskop-Kompatibilität und ist aufgrund seines geringen Gewichts ideal für Messungen vor Ort.

Modellübersicht

Technische Daten

Zubehör

Der Micsig RCP600XS wird standardmäßig geliefert mit:

• 12 V DC-Netzteiladapter

Downloads

Micsig RCP series quick guide

(444.73 KB)

Download
