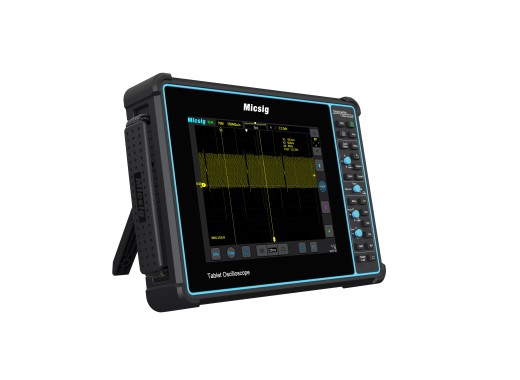

Das Micsig SATO2002 ist die 2-Kanal-Version der SATO-Serie von Tablet-Automotive-Oszilloskopen mit 200MHz. Die Oszilloskope verfügen über eine integrierte „Kfz-Diagnose-Software“, die eine breite Palette von Diagnosetests für den Kfz-Sektor ermöglicht.
Die Oszilloskope sind mit einem 8-Zoll-Multitouch-LCD-Touchscreen ausgestattet, der eine einfache Bedienung ermöglicht. Die Signalwahrscheinlichkeitsfunktion sorgt dafür, dass die Helligkeit des Signals an Orten, an denen dieses Signal häufiger vorkommt, zunimmt. Der interne Speicher von 32GB dient dazu, Screenshots und Wellenformen lokal zu speichern. Die gemessenen Wellenformen können in Echtzeit auf einem Smartphone angezeigt werden. Es besteht auch die Möglichkeit, einen Computer oder einen Projektor anzuschließen.
Übersicht der Modelle
Wir bieten mehrere Oszilloskope der Micsig SATO-Serie an, die sich in Bandbreite, Kanälen und Anstiegszeit unterscheiden:
Modelle |
SATO1004
|
SATO2002
|
Bandbreite |
100 MHz |
200 MHz |
Kanäle |
4 |
2 |
Anstiegszeit |
≤ 3.5 ns |
≤ 1.75 ns |
Preis |
746.13
Inkl. MwSt:
746,13 €
Exkl. MwSt:
627,00 €
|
665.21
Inkl. MwSt:
665,21 €
Exkl. MwSt:
559,00 €
|
Spezifikationen
Bandbreite | 100 MHz |
Abtastrate | 1 GSa/s (einzelner Kanal) |
Speichertiefe | 70 MPts (einzelner Kanal) |
Erfassungsquote | 130.000 wfm/s |
Vertikale Skala | 1 mV/div - 10 V/div |
Horizontale Skala | 2 ns/div - 1 ks/div |
Dekodierfähigkeiten | Seriell (UART, CAN, LIN, SPI, I2C) |
Unterstützte Prüfungen | Ladestromkreise, Anlasserstromkreise, Sensoren, Stellglieder, Zündung, Netzwerke (einschließlich CAN, LIN, Flexray, K-Leitung usw.), Kombinationstests |
Anzeige | 8-Zoll-Touchscreen LCD, 800 x 600 px. |
Interner Speicher | 32 GB |
Schnittstellen | Wi-Fi, USB 3.0/2.0 Host, USB Typ-C, Erdung, HDMI, Trigger-Ausgang |
Akku | 7500 mAh (ca. 5 Stunden) |
Abmessungen | 265 x 192 x 50 mm |
Gewicht | 1,9 kg (mit Batterie) |
Zubehör
Die SATO-Serie wird mit folgenden Komponenten geliefert:
- Batterie (eingebaut)
- 2X Passive Sonde
- 2x BNC-Bananenkabel
- 2x Paar Messnadeln
- 2x Paar Krokodilklemmen
