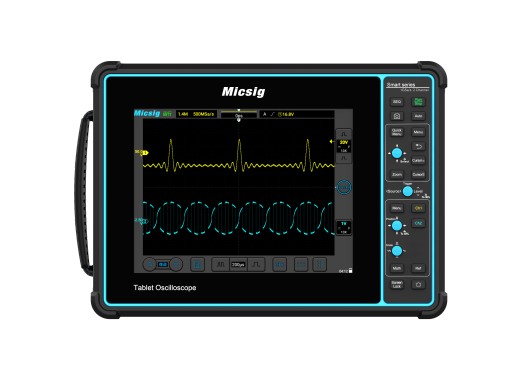

Oszilloskop Micsig STO2002
Details
Das Micsig STO2002 ist das 200MHz-Modell der STO-Serie mit 2 Kanälen und einer hohen Wellenform-Update-Rate von 130.000 wfms/s. Es verfügt über 31 integrierte automatische Messprogramme und einen großen internen Speicher von 32 GB. Das Trigger-, Dekodier- und Analysesystem für den seriellen Bus kann diese Wellenformen und verschiedene andere Daten gleichzeitig anzeigen.
Zudem kann das Oszilloskop in 3 Betriebsarten verwendet werden: Full-Touch-Bedienung, Bedienfeld mit physischen Tasten oder einer Mischung aus beidem. Die integrierte 7500 mAh Lithium-Ionen-Batterie in Kombination mit der TPU+ABS-Schutzhülle machen dieses Oszilloskop ideal für den Einsatz zu Hause und unterwegs.
Das STO2002 verfügt über einen großen 8-Zoll-TFT-Touchscreen mit 256-stufiger Helligkeitsmodulation und einer Warm/Kalt-Farbtemperaturanzeige. Die Software läuft auf einem leistungsstarken Android-System und funktioniert im Wesentlichen wie ein Tablet. So können Sie beispielsweise über WLAN eine Internetverbindung herstellen, um Daten zu senden, Fotos/Videos aufnehmen und das Gerät über einen PC oder ein Smartphone fernbedienen.
Übersicht der Modelle
Die Modelle der STO-Serie unterscheiden sich in der Bandbreite, der Anzahl der Kanäle und der Anstiegszeit:| Modell | STO1004 | STO2002 |
|---|---|---|
| Bandbreite | 100 MHz | 200 MHz |
| Kanäle | 4 | 2 |
| Anstiegszeit | ≤ 3,5 ns | ≤ 1,75 ns |
| Preis |
Spezifikationen
| Speichertiefe | 70 Mpts (geteilt durch die Anzahl der aktiven Kanäle) |
| Abtastrate | 1 GS/s (geteilt durch die Anzahl der aktiven Kanäle) |
| Wellenform-Erfassungsrate | 130.000 wfm/s |
| Vertikale Auflösung | 8 bBits |
| Vertikale Skala | 1 mV/div - 10 V/div |
| Horizontale Skala | 2 ns/div - 1 ks/div |
| Schnittstellen | Wi-Fi, USB 3.0/2.0 Host, USB-C, Erdung, HDMI, Trigger-Ausgang |
| Dekodierungsoptionen | UART, CAN, LIN, SPI, I²C |
| Anzeige | 8" TFT LCD (800x600) |
| Lärmbewertung von Eleshop | ★ ★ ★ ★ |
| Abmessungen | 265 x 192 x 50 mm |
| Gewicht | 1,9 kg |
Optionen
| ARINC-429 Trigger- und Decodieroption (Software) | STO-ARINC-429 | |
| MIL-STD-1553BTrigger- und Decodieroption (Software) | STO-MIL-STD-1553B |
Zubehör
Das Micsig STO2002 wird mit folgendem Zubehör geliefert:
- 2 x passive Sonde
- Integrierte 7500mAh Lithium-Ionen-Batterie
- Netzkabel mit Netzteil
Vor-und Nachteile
- Full-Touch- und Tastensteuerung
- Bis zu 5 Stunden Akkulaufzeit
Downloads
| Micsig STO series user manual |  (8.14 MB) | Download |
| Micsig STO series datasheet | (2.37 MB) | Download |
