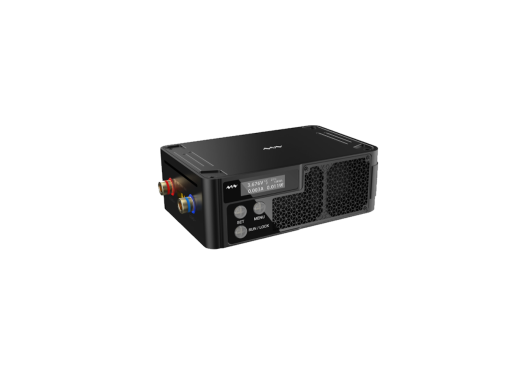

Der Miniware MDP-L1060 ist eine kompakte elektronische Gleichstromlast mit einer Lastleistung von 100 W. Er unterstützt Spannungen von bis zu 60 V und Ströme von bis zu 10 A bei einer Auflösung von 10 mV/1 mA. Das Modul kann eigenständig verwendet oder über das Display-Steuermodul MDP-M01 gesteuert werden. Über dieses lassen sich mehrere elektronische Lasten der MDP-Serie miteinander verbinden und zusammenschalten.
In Verbindung mit dem Controller erreicht der MDP-L1060 eine Auflösung von bis zu 1 mV/1 mA und bietet zudem erweiterte Funktionen wie Batterietest, Innenwiderstandstest, Produktionstest, dynamischen Test und Überstromschutztest. Die elektronische Last verfügt über die Betriebsarten Konstantstrom (CC), Konstantspannung (CV), Konstantwiderstand (CR) und Konstantleistung (CP). Das Gerät verfügt über einen integrierten Akku, der bei einem Stromausfall als Notstromversorgung dient, sodass laufende Tests fortgesetzt werden können. Der Akku kann über eine USB-C-Schnittstelle geladen werden. Diese ermöglicht zudem den Anschluss einer Powerbank für länger dauernde Tests im mobilen Einsatz und dient zur Programmierung der elektronischen Last.
Darüber hinaus verfügt die elektronische Last über zahlreiche Schutzfunktionen wie Überspannungsschutz (OVP), Überstromschutz (OCP), Überleistungsschutz (OPP), Übertemperaturschutz (OTP), Unterspannungsschutz (UVP) und Verpolungsschutz. Die Last unterstützt außerdem die Fernsteuerung über eine 2,4-GHz-Funkverbindung. Darüber kann das Gerät mit dem MDP-M01 und weiteren elektronischen Lasten der Miniware-MDP-Serie verbunden werden, um eine leistungsstärkere elektronische Last mit geringem Platzbedarf zu konfigurieren.
Technische Daten
| Leistung | 100 W |
| Eingangsspannungsbereich | 0,1–60 V |
| Eingangsstrombereich | 15 mA–10 A |
| Eingangswiderstandsbereich | 10 mΩ–4 kΩ |
| Eingangsleistungsbereich | 3 mW–100 W |
| Auflösung | 10 mV/1 mA/10 mΩ/10 mW |
| Statische Betriebsarten | CV, CC, CR, CP |
| Schutzfunktionen | OPP, OCP, OVP, OTP, UVP, Verpolungsschutz |
| Schnittstellen | USB-C, WLAN |
| Akkukapazität | 650 mAh |
| Stromaufnahme | 5 V Gleichstrom, 2 A |
| Abmessungen | 112 x 65,5 x 35 mm |
| Gewicht | 330 g |
Zubehör
Die elektronische Last Miniware MDP-L1060 wird geliefert mit:
- 1x XT30-Buchse
- 2× Krokodilklemmenkabel mit 4,0-mm-Bananenstecker – schwarz und rot
Vor-und Nachteile
- Stapelbares Design zur Erzeugung einer größeren elektronischen Last
