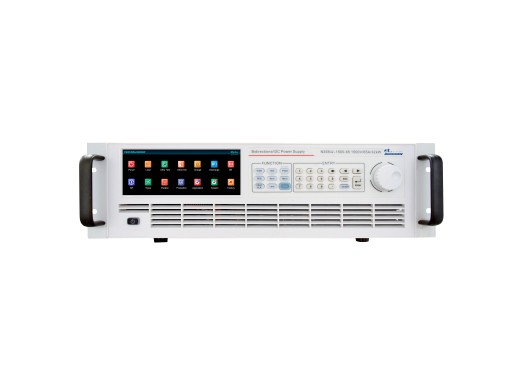

NGI N35514-360-80 bidirektionales Netzgerät
Details
Das NGI N35514-360-80 ist ein programmierbares, bidirektionales DC-Netzgerät mit einer maximalen Leistung von 14kW. Es hat eine maximale Spannung von 360 V und einen Strombereich von -80-80 A und verfügt über eine Auflösung von 1 mV/0,1 mA. Die Zwei-Quadranten-Natur des Netzgeräts ermöglicht es, sowohl als Quelle als auch als Senke zu fungieren und sowohl externen Strom zu liefern als auch Strom zu absorbieren. Es zeichnet sich außerdem durch einen hohen regenerativen Wirkungsgrad von bis zu 93% aus, was den Gesamtstromverbrauch reduziert. Das Netzgerät verfügt über einen 6,8-Zoll-LCD-Bildschirm in einem kleinen Formfaktor (3U Höhe) und umfasst außerdem Kommunikationsschnittstellen wie LAN, CAN, RS232 und RS485.
Die Serie N35500 unterstützt den Parallelmodus, mit dem Netzgeräte mit einer Nennleistung von bis zu 420 kW erstellt werden können. Die Netzgeräte verfügen über eine leistungsstarke Lastregelung, Unterstützung für SCPI- und Modbus-Protokolle sowie über eine kostenlose Software für den Fernbetrieb und die Datenaufzeichnung. Die Serie N35500 wird außerdem mit einer kostenlosen PV-Simulationssoftware (NS91000) und einer Batteriesimulationssoftware (NS81000) für zusätzliche Funktionen geliefert.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Wenn Sie mehr Leistung oder zusätzliche Modelle der N35500-Serie benötigen, kontaktieren Sie uns bitte, um ein maßgeschneidertes Angebot anzufordern oder sich über andere Konfigurationen zu informieren.
Modell-Übersicht
| Modell | Gesamtleistung | Spannungsbereich | Strombereich | Preis |
|---|---|---|---|---|
| N35514-360-80 | 14 kW | 0 - 360 V | -80 - 80 A | |
| N35522-360-160 | 22 kW | 0 - 360 V | -160 - 160 A | |
| N35532-360-240 | 32 kW | 0 - 360 V | -240 - 240 A | |
| N35542-360-240 | 42 kW | 0 - 360 V | -240 - 240 A | |
| N35514-500-65 | 14 kW | 0 - 500 V | -65 - 65 A | |
| N35522-500-130 | 22 kW | 0 - 500 V | -130 - 130 A | |
| N35532-500-180 | 32 kW | 0 - 500 V | -180 - 180 A | |
| N35542-500-195 | 42 kW | 0 - 500 V | -195 - 195 A | |
| N35514-750-65 | 14 kW | 0 - 750 V | -65 - 65 A | |
| N35522-750-130 | 22 kW | 0 - 750 V | -130 - 130 A | |
| N35532-750-180 | 32 kW | 0 - 750 V | -180 - 180 A | |
| N35542-750-195 | 42 kW | 0 - 750 V | -195 - 195 A | |
| N35528-1000-65 | 28 kW | 0 - 1000 V | -65 - 65 A | |
| N35532-1000-80 | 32 kW | 0 - 1000 V | -80 - 80 A | |
| N35542-1000-80 | 42 kW | 0 - 1000 V | -80 - 80 A | |
| N35522-1500-60 | 22 kW | 0 - 1500 V | -60 - 60 A | |
| N35532-1500-60 | 32 kW | 0 - 1500 V | -60 - 60 A | |
| N35542-1500-65 | 42 kW | 0 - 1500 V | -65 - 65 A | |
| N35522-2250-60 | 22 kW | 0 - 2250 V | -60 - 60 A | |
| N35532-2250-60 | 32 kW | 0 - 2250 V | -60 - 60 A | |
| N35542-2250-65 | 42 kW | 0 - 2250 V | -65 - 65 A |
Technische Daten
| Statische Modi | CV, CC, CP, CR |
| Ausgänge | 1 |
| Ausgangsschalter | Nur ON oder OFF |
| Auflösung | 1 mV / 0,1 mA |
| Restwelligkeit/Welligkeit | ≤ 400 mV / ≤ 200 mA |
| Schutz | OVP, OCP, OPP, UVP, UCP |
| Schnittstellen | LAN, CAN, RS232, RS485 |
| Anzeige | 6,8" Farb-LCD |
| Abmessungen | 13,2 x 48,2 x 75,5 cm |
| Gewicht | 34 kg |
Zubehör
- 1x Netzkabel
- 1x RS232-Kabel
- 1x Ethernet-Kabel
- 1x Steckbarer Anschluss (3,5mm-10Pin)
- 1x USB-Flash-Laufwerk
Vor-und Nachteile
- Gutes Preis-/Leistungsverhältnis
- Schnelle dynamische Reaktion
- Kleiner Formfaktor
- Hoher regenerativer Wirkungsgrad
- Gute Auflösung
- Verfügt über spezielle Batterie- (NS81000) und PV-Simulationssoftware (NS91000)
Downloads
| NGI N35500 series datasheet |  (1.2 MB) | Download |
| NGI N35500 series user manual | (7.86 MB) | Download |
| NGI N35500 series PC software |  (2.4 MB) | Download |
