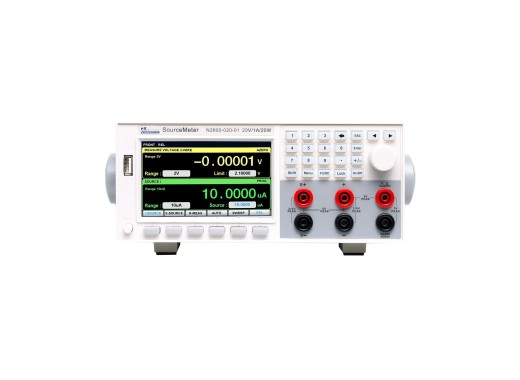

NGI N2600-020-01 Quellenmessgerät
Details
Das NGI N2600-020-01 ist eine 4-Quadranten-Quellenmesseinheit (SMU), die bis zu 20 W verarbeiten kann. Es kann eine maximale Spannung von 20 V und einen maximalen Strom von 1 A messen. Dank seiner 4-Quadranten-Architektur kann der N2600-020-01 sowohl positive als auch negative Spannungen und Ströme liefern oder aufnehmen und somit in beiden Polaritäten als Quelle oder Senke arbeiten. Darüber hinaus unterstützt das Gerät 2-, 4- und 6-Leiter-Widerstandsmessungen sowie Spannungs- und Strommessungen. Das Modell N2600-020-01 verfügt über eine Erfassungsrate von bis zu 100.000 Abtastwerten pro Sekunde und eine schnelle Transientenansprechzeit von <30 µs, wodurch schnelle Spannungs- oder Stromschwankungen präzise erfasst werden können. Die SMU verfügt außerdem über einstellbare Schutzfunktionen für Spannung, Strom und Leistung (OVP, OCP und OPP) sowie über einen Übertemperaturschutz (OTP). Mit einer Anzeigeauflösung von 6½ Stellen bietet die SMU eine hohe Messgenauigkeit und eine Ausgangsauflösung von bis zu 1 µV bzw. 10 pA. Außerdem verfügt die SMU über einen 4,3-Zoll-LCD-Bildschirm und kann über die LAN- oder RS232-Verbindungen ferngesteuert werden.
Modellübersicht
| Modelle | N2600-020-01 | N2600-200-01 | N2610-100-03 | N2600-1000-01 |
|---|---|---|---|---|
| Max. Spannung | 20 V | 200 V | 100 V | 1000 V |
| Max. Strom | 1 A | 1 A | 3 A | 1 A |
| Max. Leistung | 20 W | 20 W | 100 W | 20 W |
| Spannungsgenauigkeit | 0,02 %+100 μV - 0,02 %+2 mV | 0,02 %+100 μV - 0,02 %+20 mV | 0,02 %+600 μV - 0,02 %+12 mV | 0,02 %+600 μV - 0,02 %+100 mV |
| Stromgenauigkeit | 0,02 %+600 pA - 0,05 %+500 μA | 0,02 %+600 pA - 0,05 %+500 μA | 0,033 %+2 nA - 0,089 %+5,9 mA | 0,035 %+600 pA - 0,2 %+600 μA |
| Unterstützt Pulsmodus | Nein | Nein | Ja | Nein |
| Preis |
Technische Daten
| Spannungsauflösung | 1 µV - 100 µV |
| Stromauflösung | 10 pA - 10 µA |
| Schutzart | OPP, OCP, OVP, OTP |
| Schnittstellen | LAN, RS232 |
| Display | 4,3-Zoll-LCD |
| Abmessungen | 214 x 425 x 88 mm |
| Gewicht | 3 kg |
Zubehör
Das N2600-020-01 wird geliefert mit:
- Netzkabel
Vor-und Nachteile
- Höchste Präzision
Downloads
