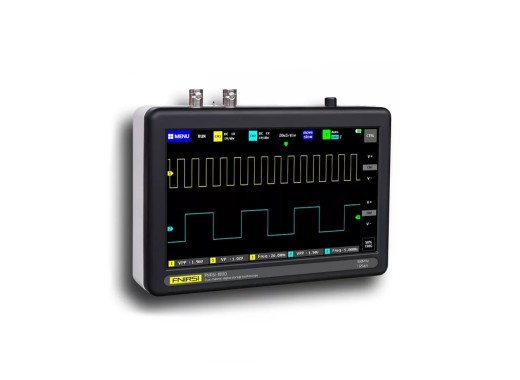

Oszilloskop Fnirsi 1013D
Details
Das Fnirsi 1013D ist ein erschwingliches Tablet-Oszilloskop. Mit 2 Kanälen und einer Abtastrate von 1 GSa/s kann es problemlos mit deutlich teureren Modellen konkurrieren. Das Oszilloskop ist zwar für 100 MHz spezifiziert, die praktische Bandbreite beträgt jedoch etwa 20 MHz.
Das 1013D ist mit seinem 7-Zoll-Touchscreen kompakt. Der interne 6000-mAh-Akku ermöglicht 4 Stunden Dauerbetrieb. Der einzige verfügbare Triggermodus ist der Flankenmodus, und der Speicher ist mit 240 kB deutlich begrenzter als bei anderen Oszilloskopen. Dadurch ist das Oszilloskop zwar nicht für komplexe Messungen geeignet, aber für Anwender, die eine kompakte Lösung zur Signalbeobachtung benötigen, stellt das Fnirsi 1013D eine ausgezeichnete Wahl dar.
Spezifikationen
| Bandbreite | 100 MHz (theoretisch) 20 MHz (praktisch) |
| Kanäle | 2 |
| Speichertiefe | 240 Mpts (geteilt durch die Anzahl der aktiven Kanäle) |
| Abtastrate | 1 GS/s |
| Vertikale Skala | 50 mV/div - 500 V/div |
| Horizontale Skala | 10 ns/div – 50 s/div |
| Anzeige | 7" TFT LCD-Touchscreen |
| Abmessungen | 180 x 120 x 40 mm |
| Gewicht | 600 g |
Zubehör
Das Fnirsi 1013D wird geliefert mit:- Ladeadapter
- 2x passende 100-MHz-Tastköpfe (1X und 10X)
- 1x USB-Kabel Typ-C
Vor-und Nachteile
- Einfach zu bedienen
- Preiswert
- Begrenzte Triggerpegel
Downloads
| Fnirsi 1013D - User manual |  (4.17 MB) | Download |
