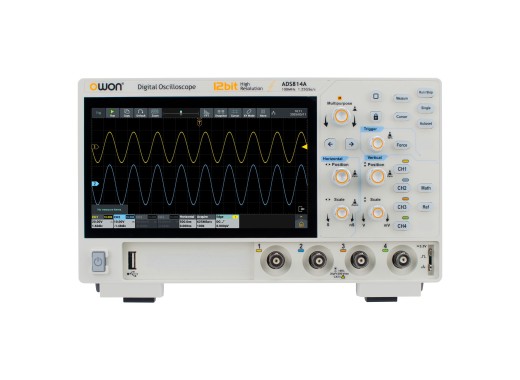

Oszilloskop Owon ADS814A
Details
Das Owon ADS814A ist ein preisgünstiges 12-Bit-Oszilliskop der ADS800A-Serie. Es verfügt über 4 Kanäle mit einer Bandbreite von 100MHz. Die ADS800A-Serie hat im Vergleich zu vielen ihrer Konkurrenten ein hervorragendes Preis-Leistungs-Verhältnis, mit einer höheren Speichertiefe von 50 Mpts und einer guten Wellenformerfassungsrate von 700.000 wfm/s. Außerdem verfügt das Gerät über zahlreiche Schnittstellen wie USB, LAN und HDMI. Alle Dekodieroptionen sind standardmäßig enthalten, sodass das Gerät ohne zusätzliche Optionen äußerst vielseitig einsetzbar ist. Das ADS814A verfügt über einen integrierten Webserver, der die Bedienung des Oszilloskops über einen Browser ermöglicht. Zudem ist das Gerät mit einem 7-Zoll-Touchscreen-LCD mit Multi-Touch-Bedienung ausgestattet.
Modellübersicht
| Modell | ADS804A | ADS814A | ADS824A |
|---|---|---|---|
| Bandbreite | 70 MHz | 100 MHz | 200 MHz |
| Preis |
Technische Daten
| Kanäle | 4 |
| Speichertiefe | 50 Mpts (geteilt durch Anzahl der aktiven Kanäle) |
| Abtastrate | 1,25 GS/s (geteilt durch die Anzahl der aktiven Kanäle) |
| Wellenformerfassungsrate | 700.000 wfm/s |
| Vertikale Auflösung | 12 bits |
| Vertikale Skala | 500 µV/div - 10 V/div |
| Horizontale Skala | 1 ns/div - 1 ks/div |
| Schnittstellen | USB-Host, USB-Gerät, LAN, Pass/Fail-Funktion, Trigger-Ausgang, HDMI |
| Dekodierung | IIC, SPI, UART/RS232, CAN, LIN |
| Display | 7" TFT LCD (1024x600) |
| Abmessungen | 260 x 160 x 78 mm |
| Gewicht | 1,5 kg |
Zubehör
- 4 passive Tastköpfe
- Netzkabel
- Netzadapter
- USB-Kabel
Vor-und Nachteile
- Hohe Speichertiefe
- 12-Bit-Auflösung
- Gutes Preis-Leistungs-Verhältnis
