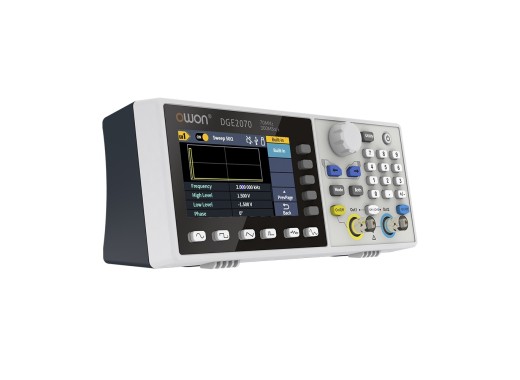

Der DGE2070 von Owon ist ein 14-Bit-Funktionsgenerator mit einer Bandbreite von 70MHz. Dieser Funktionsgenerator verfügt über 5 Grundwellenformen, 150 eingebaute Arbiträrwellenformen und 16 digitale Speicherfunktionen für Arbiträrwellenformen.
Darüber hinaus verfügt der DGE2070 über umfangreiche Modulationsfunktionen, darunter: AM, FM, PM, FSK, Sweep, Burst und mehr.
Mit der kostenlosen PC-Software ist es möglich, eigene Wellenformen zu zeichnen und diese auf dem Funktionsgenerator zu speichern. Der Funktionsgenerator ist einfach zu bedienen und hat eine sehr geringe Größe.
Übersicht der Modelle
Wir bieten in der DGE3000-Serie mehrere Funktionsgeneratoren von Owon an, die sich in der Bandbreite und Abtastrate unterscheiden:
| Modell |
DGE2035
|
DGE2070
|
|---|
| Bandbreite |
35 MHz |
70 MHz |
| Abtastrate |
125 MSa/s |
300 MSa/s |
| Preis |
156.37
Inkl. MwSt:
156,37 €
Exkl. MwSt:
131,40 €
|
185.88
Inkl. MwSt:
185,88 €
Exkl. MwSt:
156,20 €
|
Vergleich der Serien DGE2000 und DGE3000
| Modell |
Baureihe Owon DGE2000 |
Owon DGE3000 Serie |
|---|
| Bandbreite |
35 / 70 MHz |
30 / 60 MHz |
| Frequenzauflösung |
1 μHz mit 7 Ziffern |
6 Ziffern |
| Länge der Wellenform |
8 kpts |
100 kpts |
| Frequenzzähler |
Nicht verfügbar |
100 mHz - 200 MHz |
Spezifikationen
| Kanäle | 2 |
| Vertikale Auflösung | 14 bBits |
| Amplitudenbereich | 2 mVpp - 10 Vpp |
| Modulation | AM, FM, PM, FSK, Sweep, Burst |
| Eingebaute Funktionen | Sinus, Rechteck, Impuls, Rampe, Rauschen |
| Ausgangsimpedanz | 50 Ω |
| Schnittstellen | USB-Gerät |
| Anzeige | 3,6" TFT LCD (480x272) |
| Abmessungen | 200 x 68,5 x 74,5 mm |
| Gewicht | 0,5 kg |
Zubehör
Der Lieferumfang der Owon DGE2070 umfasst:
- BNC zu Krokodilklemme
- BNC-Kabel
- USB-zu-DC-Kabel
- USB-Kabel
- Netzteil
(1.6 MB)
