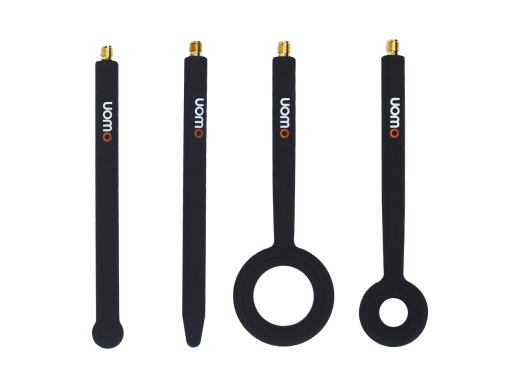

Dieses EMI-Sonden-Set von OWON besteht aus 4 Sonden, mit denen die elektromagnetische Emission gemessen werden kann. Mit diesen Sonden ist es möglich, z.B. während des Entwicklungsprozesses eines Geräts, zu prüfen
ob es elektromagnetische Störquellen innerhalb des Geräts gibt. Die Messung und Lokalisierung elektromagnetischer Emissionen ist wichtig, um zu prüfen, ob ein Gerät den EMV-Richtlinien entspricht.
Die Sonden in diesem Set sind schmal und handlich, so dass sich die Emissionen auch bei beengten Platzverhältnissen leicht messen lassen. So können Sie auch Messungen auf einer Leiterplatte zwischen verschiedenen Komponenten oder Leiterbahnen durchführen. Das
Set wird in einem Kunststoff-Schutzkoffer geliefert und enthält neben den 4 Sonden auch einen N-SMA-Adapter und ein 1-Meter-Kabel.
Prüfspitzen
| Modell | HW-30000-001 | HW-30000-002 | HW-30000-003 | HW-30000-004 |
|---|
| Bandbreite |
30 MHz - 3 GHz |
30 MHz - 3000 MHz |
30 MHz bis 3 GHz |
30 MHz bis 3000 MHz |
| Auflösung |
2 mm |
1 mm |
10 mm |
25 mm |
| Impedanz |
50 Ω |
50 Ω |
50 Ω |
50 Ω |
Zubehör
Dieses Sondenset wird mit folgenden Teilen geliefert:
- 4 Sonden
- N-SMA-Adapter
- 1m Kabel
- Kunststoff-Schutzhülle
Downloads
(7.97 MB)
