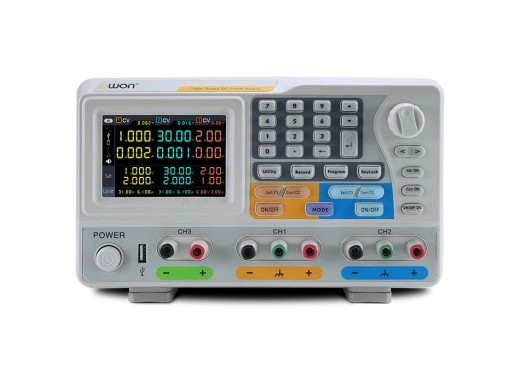

Das Owon ODP3033-Netzteil gehört zur Owon ODP-Serie und hat 3 Kanäle und eine maximale Leistung von 198W.
Die Netzteile der Owon ODP-Serie sind präzise, programmierbare Netzteile mit Farbdisplay und hoher Auflösung. Diese Netzteile haben ein eingebautes automatisches Kühlsystem, um Überhitzung zu vermeiden.
Die Stromversorgungen haben 2 oder 3 Kanäle. Die anderen Kanäle liefern einen festen Ausgang. Dadurch sind die Netzteile für die Versorgung der meisten Schaltungen geeignet. Die Kanäle sind gegeneinander isoliert, was zu geringem Rauschen und hoher Genauigkeit führt.
Ein schönes Merkmal dieser programmierbaren Netzteile ist, dass eine beliebige Wellenform mit 100 Sollwerten programmiert werden kann. Es ist auch möglich, Voreinstellungen in 10 Gruppen zu speichern, um schnell zwischen verschiedenen Spannungs- und Stromeinstellungen zu wechseln. Dies ermöglicht es, dieses Netzteil als einfachen Niederfrequenz-Funktionsgenerator zu verwenden.
Das 4"-Farb-LCD-Display (480 x 320 Pixel) zeigt Spannung, Strom und Leistung an.
Mit der Datenlogging-Funktion können Sie bis zu 10K Datengruppen aufzeichnen und die aufgezeichneten Daten in einem Diagramm darstellen.
Der ODP3033 verfügt über eine Multi-Kommunikations-Schnittstelle. Das bedeutet, dass die Stromversorgung über die USB-, RS-232- oder LAN-Schnittstelle programmiert werden kann. Darüber hinaus unterstützt der ODP3033 auch LabVIEW und SCPI.
Die Modelle der ODP-Serie unterscheiden sich hauptsächlich in der Bandbreite. Die wichtigsten Spezifikationen sind in der folgenden Tabelle nebeneinander aufgeführt.
Modell | ODP3033 | ODP3063 | ODP6033 |
---|---|---|---|
Kanäle | 3 | 3 | 3 |
Ausgangsspannung | Kanal 1: 0 - 30V Kanal 2: 0 - 30V Kanal 3: 0 - 6V |
Kanal 1: 0 - 30V Kanal 2: 0 - 30V Kanal 3: 0 - 6V |
Kanal 1: 0 - 60V Kanal 2: 0 - 60V Kanal 3: 0 - 6V |
Ausgangsstrom | Kanal 1: 0 - 3A Kanal 2: 0 - 3A Kanal 3: 0 - 3A |
Kanal 1: 0 - 6A Kanal 2: 0 - 6A Kanal 3: 0 - 3A |
Kanal 1: 0 - 3A Kanal 2: 0 - 3A Kanal 3: 0 - 3A |
Leistung | Max. 198 W | Max. 378 W | Max. 378 W |
Preis |
Auflösung | 1 mV / 1 mA |
Anzeige | 4" (480x320 Pixel) Farb-LCD |
Gewicht | 9,8 kg |
Abmessungen | 250 x 158 x 358 mm |
Das Netzteil Owon ODP3033 wird mit folgendem Zubehör geliefert:
User Manual |
(545.43 KB) | Download |
DC Power Supply SCPI Commands |
(175.43 KB) | Download |
ODP3XXX serie datasheet |
(487.65 KB) | Download |
