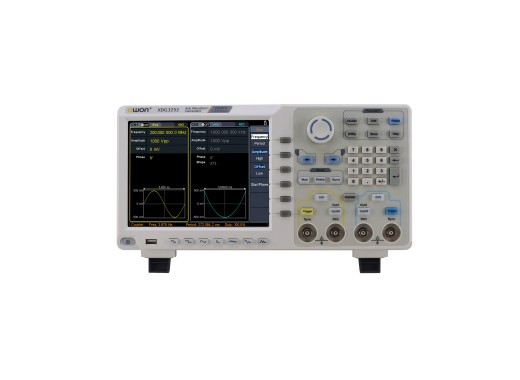

Owon XDG3102 Funktionsgenerator

639.26 inkl. 19% MwSt.: 639,26 € Exkl. MwSt: 537,19 €
Kostenfreier Versand innen Deutschland*
Lagerinfo werden geladen
  •
Produktcode: ELE002280

Schreiben Sie die erste Kundenmeinung

Bester Preis garantiert

Details

Der Owon XDG3102 gehört zur Owon XDG3000-Serie und hat eine maximale Ausgangsfrequenz von 100 MHz.

Die 2-Kanal-Funktionsgeneratoren der Serie Owon XDG3000 verfügen über einen 8-Zoll-LCD-Bildschirm und haben eine Auflösung von 1 μHz. Der XDG3000 kann 5 Grundwellenformen (Sinus, Rechteck, Sägezahn, Puls und Rauschen) und 150 Arbiträrwellenformen erzeugen. Die gebräuchlichsten Modulationsfunktionen sind vorhanden. Mit der mitgelieferten PC-Software können Sie Ihre eigenen Funktionen mit bis zu 1 Million Punkten schreiben. Diese Wellenformen können über USB oder LAN gespeichert werden. Diese Funktionsgeneratoren haben auch einen integrierten Frequenzzähler mit hoher Genauigkeit, der von 100 mHz bis zu 200 MHz arbeiten kann.


Modell-Übersicht

Die Modelle der Owon XDG3000-Serie unterscheiden sich hauptsächlich in der Bandbreite. Die wichtigsten Spezifikationen finden Sie in der untenstehenden Tabelle.

Modell XDG3082 XDG3102 XDG3162 XDG3202 XDG3252
Maximale Ausgangsfrequenz 80 MHz 100 MHz 160 MHz 200 MHz 250 MHz
Maximale Funktionslänge 1 Mpts 1 Mpts 1 Mpts 1 Mpts 1 Mpts
Abtastrate 1,25 GSa/s 1,25 GSa/s 1,25 GSa/s 1,25 GSa/s 1,25 GSa/s
Preis 617.62 Inkl. MwSt: 617,62 € Exkl. MwSt: 519,01 € 639.26 Inkl. MwSt: 639,26 € Exkl. MwSt: 537,19 € 795.63 Inkl. MwSt: 795,63 € Exkl. MwSt: 668,60 € 927.41 Inkl. MwSt: 927,41 € Exkl. MwSt: 779,34 € 1058.21 Inkl. MwSt: 1.058,21 € Exkl. MwSt: 889,25 €

Spezifikationen

Vertikale Auflösung 14 Bit
Anzeige 8" TFT LCD, 800x600 Bildpunkte
Eingebaute Funktionen Sinus, Rechteck, Sägezahn, Puls, Rauschen und Arbitrary
Die Signalfrequenzen sind dem Datenblatt zu entnehmen
Modulationsfunktionen AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, Sweep und Burst
Siehe Datenblatt für die Modulationsfrequenzen
Ausgangsimpedanz 50 Ω
Frequenzbereich 1 μHz - 100 MHz
Amplitudenbereich 1 mVpp - max. 10 Vpp (50 Ω)
2 mVpp - 5 Vpp (hohe Impedanz)
Kanäle 2
Anschlussmöglichkeiten USB HOST/DEVICE, LAN
Gewicht (ohne Gehäuse) 2,5 kg
Abmessungen 340 x 177 x 90 mm (BxHxL)

Zubehör

Der Owon XDG3102 Funktionsgenerator wird mit dem folgenden Zubehör geliefert:

  • Schnellstartanleitung
  • USB-Kabel
  • Netzkabel
  • USB-Kabel
  • BNC-Kabel

Downloads

Owon XDG3000 Datasheet
 pdf (431.36 KB) Download
Owon XDG3000 Manual
 pdf (3.05 MB) Download
