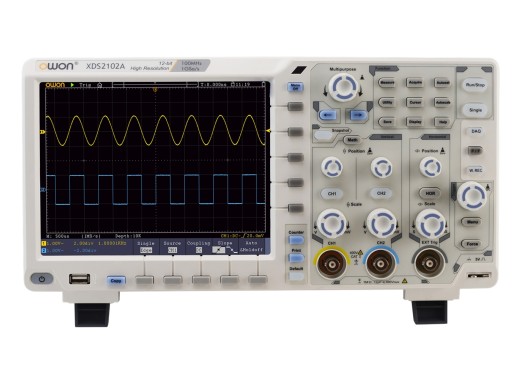

Owon XDS2102A Oszilloskop
Details
Die XDS-Serie ist die neue Produktlinie von Owon, die auf der erfolgreichen SDS-Serie basiert. Mit einer Speichertiefe von 20 Megapunkten und einer Erfassungsrate von 55.000 Wellenformen pro Sekunde sind die Leistungen hervorragend.
Der XDS2102A verfügt über einen 12-Bit-ADC anstelle des üblichen 8-Bit-ADC. Nur die Verbesserung der Auflösung wäre nicht so wertvoll, wenn Owon nicht auch das Grundrauschen verbessert hätte. Und das hat Owon nicht vergessen. Bei diesem Oszilloskop beginnt die vertikale Empfindlichkeit bei 1mV, statt bei 5mV, und geht bis 10V/div.
SCPI wird auch für den Fernbetrieb und das Auslesen von Werten unterstützt. Das Oszilloskop unterstützt außerdem standardmäßig Multitrigger.
Unterschied zwischen 8-Bit- und 12-Bit-ADC
In dem folgenden Video sehen Sie den Unterschied zwischen einem 8-Bit-Wandler und einem 12-Bit-Analog-Digital-Wandler.
Spezifikationen
| Bandbreite | 100 MHz |
| Abtastrate | 1 GSa/s (12-Bit) |
| Speichertiefe | 20 MPts |
| Wellenform-Erfassungsrate | bis zu 55.000 Wfm/s |
| Anstiegszeit | ≤ 3,5 ns |
| Kanäle | 2 |
| Horizontale Skala | 2 ns/Div - 1000s/Div |
| Vertikale Auflösung | 1 mV/Teilung - 10 V/Teilung |
| Maximale Spannung | 1 MΩ ≤ 300 Vrms |
| Eingangsimpedanz | 1 M&Ohm; und 15 pF |
| Anschlüsse | USB-Host, USB-Gerät, USB-Anschluss für PictBridge, Trigger, VGA und LAN |
| Dekodierung (kostenloses Feature) | I2C, SPI, RS232 und CAN |
| Anzeige | 8" LCD, 800x600 Bildpunkte |
| Gewicht | 2,6 kg |
| Abmessungen | 340 x 177 x 90 mm |
Weitere Informationen finden Sie im unten stehenden Handbuch.
Optionen
Die folgenden Optionen sind kostenlos im Lieferumfang des XDS2102A enthalten:
- VGA
- LAN
- I2C, SPI, RS232, CAN
Die Konfiguration der Optionen kann nicht geändert werden.
Zubehör
Das Owon XDS2102A wird mit folgendem Zubehör geliefert:
- Netzkabel
- Benutzerhandbuch
- USB-Kabel
- 2 Sonden
- Sondeneinsteller
Downloads
| Owon XDS2102A Datasheet |  (267.43 KB) | Download |
| XDS2102A SpecSheet | (281.78 KB) | Download |
| XDS2000 series manual | (2.24 MB) | Download |
| Owon XDS2102A review | (331.75 KB) | Download |
