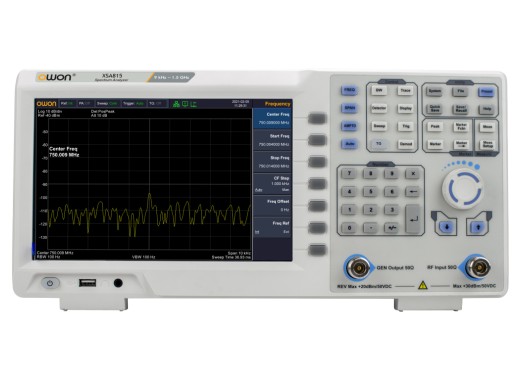

Der Owon XSA815-TG Spektrumanalysator hat ein hervorragendes Preis-Leistungs-Verhältnis. Er hat einen Frequenzbereich bis 1,5 GHz und ist mit einem Mitlaufgenerator ausgestattet. Der Mitlaufgenerator unterstützt eine Bandbreite von 100 kHz bis 1,5 GHz. Eleshop bietet auch einen Analysator ohne Mitlaufgenerator an, den Owon XSA815.
Außerdem ist der Spektrumanalysator mit einem 9-Zoll-LCD-Bildschirm kleiner als die Spektrumanalysatoren der Serie Owon XSA1000, die mit einem 10,4-Zoll-LCD-Bildschirm geliefert werden.
Der Mindestrauschpegel des Analysators beträgt -140 dBm/Hz und bei eingeschaltetem Vorverstärker -160 dBm/Hz.
Die Owon-Spektrumanalysatoren unterscheiden sich von anderen Spektralanalysatoren dadurch, dass sie mit bestimmten Optionen wie einer EMI-Pre-Compliance-Funktion, einem Wasserfalldiagramm und einer standardmäßigen Pass/Fail-Vor-Ort-Prüfung und Warnfunktion ausgestattet sind.
Modell-Übersicht
| Modell
| XSA815-TG
| XSA1015P-TG
|
| Phasenrauschen (bei 10 kHz Offset)
| < -80 dBc/Hz
| < -106 dBc/Hz
|
| Anzeige
| 9-Zoll-LCD (1280 x 800)
| 10,4-Zoll-LCD (1024x768)
|
| Preis
|
892.5
Inkl. MwSt:
892,50 €
Exkl. MwSt:
750,00 €
|
1160.5
Inkl. MwSt:
1.160,50 €
Exkl. MwSt:
975,21 €
|
Spezifikationen
| Bandbreite | 9 kHz - 1,5 GHz |
| Auflösung | 1 Hz |
| Rauschpegel | Bis zu -140 dBm/Hz, mit eingeschaltetem Vorverstärker bis zu -160 dBm/Hz |
| Mitlaufgenerator | 100 kHz - 1,5 GHz, -40 dBm - 0 dBm |
| Anschlüsse | USB-Host/Gerät, LAN (RJ45), HDMI, Kopfhöreranschluss |
| Abmessungen | 375 mm x 185 mm x 120 mm |
| Gewicht | 3,7 kg |
Zubehör
Die XSA815-TG wird standardmäßig geliefert mit:
- Netzkabel
- Kurzanleitung
- USB-Kabel
Vor-und Nachteile
- Kostengünstiger Owon-Spektrumanalysator
- Mit Optionen wie EMI-Testfunktion, Wasserfallgrafik und Pass/Fail-Test
- Kann über ein HDMI-Kabel an einen Monitor/Display angeschlossen werden
- Kleinerer LCD-Bildschirm als bei der Owon XSA1000-Serie
Downloads
(69.04 KB)
