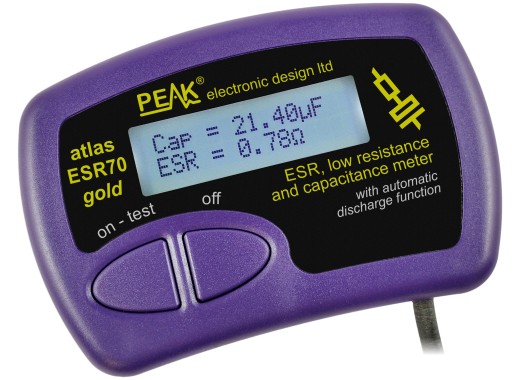

Das ESR70 gold von Peak Electronics ist das ideale Messgerät für alle, die mit Kondensatoren arbeiten. Dieses Messgerät berechnet nicht nur die Kapazität, sondern auch den so genannten äquivalenten Serienwiderstand. Dieser Wert ist der Widerstand, der durch den Kondensator in einer Schaltung verursacht wird, die einen Spannungsabfall über die Komponente verursacht. Der ESR70 erkennt automatisch, wenn ein Kondensator angeschlossen ist, und startet die Messung sofort. Der Beginn der Messung wird durch ein Tonsignal signalisiert.
Um Sicherheitsprobleme zu vermeiden, entlädt das Messgerät alle Kapazitäten nach der Messung.
Wenn die Messwerte den Messbereich überschreiten, gibt der ESR70 ein Tonsignal ab, um den Benutzer zu informieren. Gepolte Kapazitäten (Elektrolytkondensator) sind für den ESR70 kein Problem, sie können in beiden Richtungen angeschlossen werden, da das Gerät die Polarität erkennt und entsprechend misst.
Mit der ESR-Funktionalität kann der Benutzer leicht feststellen, ob ein Kondensator noch so funktioniert, wie er sollte. Selbst wenn er noch an die Schaltung gelötet ist.
Eleshop verkauft die neue gold Variante mit der 1,5-V-Batterie. Diese Version verfügt über ein Kalibrierungszertifikat, das die Kalibrierung belegt.
Max. Kapazität | 22.000 µF |
Genauigkeit der Kapazitätsmessung | ±4 % |
ESR-Messbereich | 0 - 40 Ω |
ESR-Auflösung | 0.01 Ω |
ESR-Genauigkeit | ±1,5 % |
Abmessungen | 103 x 70 x 20 mm |
