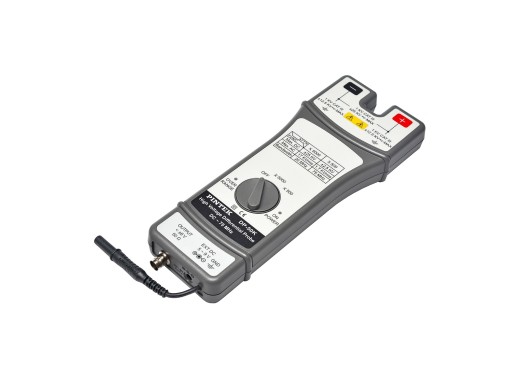

Die Differentialsonde Pintek DP-50K kann mit einer hohen Bandbreite von 75 Mhz zur Messung sehr hoher Spannungen bis zu 50kVpp mit Schwebepotentialen verwendet werden. Diese Kombination aus der Messung schwebender Potentiale und einer hohen Bandbreite macht dieses Produkt einzigartig. Die Differentialsonde hat eine maximale Spannung von 8,8 kV gegen Erde und eine Dämpfung von x500 und x5000.
Übersicht der Modelle
Die Differentialsonden Pintek DP-xxK unterscheiden sich hauptsächlich in der maximalen Eingangsspannung, der Dämpfung, der Bandbreite und der maximalen Spannung gegen Erde.
| Modell | Max. Eingangsspannung | Abschwächung (schaltbar) | Maximale Bandbreite | Max. Spannung gegen Erde | Preis |
| Pintek DP-15K
| 15 kVp-p | x100, x1000 | 75 MHz | 7,5 kV |
498.61
Inkl. MwSt:
498,61 €
Exkl. MwSt:
419,00 €
|
| Pintek DP-40K
| 40 kVp-p | x500, x5000 | 75 MHz | 10 kV |
760.41
Inkl. MwSt:
760,41 €
Exkl. MwSt:
639,00 €
|
| Pintek DP-50K
| 50 kVp-p | x500, x5000 | 75 MHz | 8,8 kV |
1022.21
Inkl. MwSt:
1.022,21 €
Exkl. MwSt:
859,00 €
|
Spezifikationen
| Max. Wechselstrommessung |
50 kVrms |
Max. Gleichstrommessung |
25 kV |
| Spitzenspannung |
50 kVpp |
| Genauigkeit |
± 2% |
| Eingangsimpedanz |
280 MΩ |
| Ausgangsimpedanz |
50 Ω |
| Abmessungen |
275 x 147 x 34 mm |
| Gewicht |
0,488 kg |
Zubehör
Die Pintek DP-50K wird mit folgendem Zubehör geliefert:
- Isoliertes BNC/BNC-Kabel (BP-250)
- AC-Adapter
- 2 x Hochspannungs-IC-Clip (BP-266N)
- 2 x Banane auf Banane Hochspannungsstecker (BP-367)
- 2 x Krokodilstecker (BP-276N)
- 2 x Hochspannungsverlängerungskabel, 1 Meter / 30 KV DC (ETL3100)
- Erdungsverlängerungskabel, 1 Meter / 6 KV DC (ETG-6100)
Vor-und Nachteile
- Hohe Spannung gegen Erde
- Hohe Bandbreite
Downloads
(3.36 MB)
