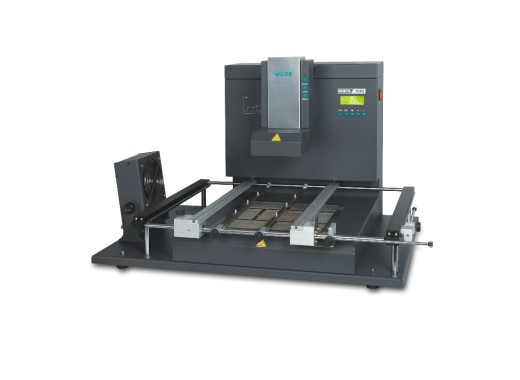

Die Quick 7610 ist eine BGA-Reworkstation, die Löt-, Entnahme- oder Reparaturprozesse mit verschiedenen Profilen automatisieren kann. Diese Profile erleichtern wiederholbare Aufgaben, da sie das Heizgerät jedes Mal automatisch in dieselbe exakt vertikale Position bringen können. Die Station ist zudem mit einem Laser ausgestattet, der den genauen Lötpunkt markiert.
Bei dieser speziellen Reworkstation wird das Lot nicht mit Heißluft bearbeitet, sondern mit einem Vorheizer an der Unterseite und einem Infrarotstrahler an der Oberseite, um eine ordentliche und präzise Wärmeverteilung zu gewährleisten. Dadurch werden keine Düsen benötigt. Obwohl über den RS-232-Anschluss eine Software verfügbar ist, wird diese nicht wirklich benötigt, da der Quick vollständig am Gerät selbst konfiguriert werden kann.
Ausgangsleistung | 2400 W |
Obere Heizleistung | 720 W |
Untere Vorheizleistung | 1600 W |
Größe der unteren Strahlungsvorheizung | 260 x 260 mm |
Infrarot-Temperatursensor | 0 - 300 °C |
Max. Größe der Leiterplatte | 420 x 400 mm |
Konnektivität | Standard RS-232 C |
Abmessungen | 800 x 580 x 520 mm |
Gewicht | 54 kg |
Quick 7610 user manual |
(3.52 MB) | Download |
