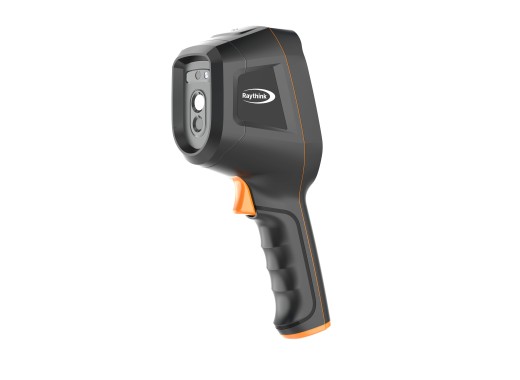

Raythink CX20-Pro Wärmebildkamera
Details
Die Raythink CX20 Pro ist eine Hand-Wärmebildkamera für die Wartung von Schaltkreisen, die Instandhaltung von Stromversorgungsanlagen, die Lecksuche in HLK-Anlagen und die Inspektion von Anlagen. Die CX20 Pro verfügt über einen Temperaturbereich von -20 bis 550 °C mit automatischer Umschaltung zwischen Nieder- und Hochbereich. Sie nutzt einen Infrarotdetektor mit einer Auflösung von 256 × 192 Pixeln und einer hochauflösenden Hochskalierung auf 512 × 384 Pixel, wodurch Anwender Fehler vor Ort deutlicher erkennen können.
Mit einer Empfindlichkeit von <40 mK, einer Bildrate von 25 Hz und einem 3,5-Zoll-Display eignet sich die Kamera zur schnellen und detaillierten Identifizierung von Hotspots und ungewöhnlichen Temperaturverläufen. Eine integrierte Kamera für sichtbares Licht bietet Fusion-, Bild-in-Bild- und Sichtlicht-Bildmodi, und ein Laserpointer markiert den Messpunkt. Sie verfügt über einen 2-fachen und 4-fachen Digitalzoom, 7 Farbpaletten, Vollbild-Alarme für hohe/niedrige Temperaturen sowie 32 GB internen Speicher. Wi-Fi und UVC-Übertragung ermöglichen eine schnelle Weitergabe von Bildern, während Analyse-Software für PC und Mobilgeräte eine weitere Untersuchung nach der Messung erlaubt.
La información en esta página es temporal y se está actualizando.
Modellübersicht
| CX20 | CX20 Pro | CX20 Ultra | |
|---|---|---|---|
| Brennweite | 3,2 mm | 3,2 mm | 4,3 mm |
| Sichtfeld | 56° x 42° | 56° x 42° | 40° x 30° |
| Brennweite | 0,3 m | 0,3 m | 0,7 m |
| Kamera für sichtbares Licht | Nein |
Ja |
Ja |
| Bildmodi | Infrarot | Infrarot, Fusion, PIP, sichtbares Licht | Infrarot, Fusion, PIP, sichtbares Licht |
| Laserpointer | Nein |
Ja |
Ja |
| Laser-Entfernungsmesser | Nein |
Nein |
Ja Max. Erfassungsreichweite 4 m |
| Preis |
Technische Daten
| Temperaturbereich | -20 – 550 °C |
| Genauigkeit | ±2 °C oder ±2 % (je nachdem, welcher Wert größer ist) |
| IR-Auflösung | 256 × 192 (49.152 Pixel) |
| Hochskalierung mit Superauflösung | 512 × 384 |
| NETD | <40 mK |
| Bildrate | 25 Hz |
| Bildmodi | Infrarot, Fusion, PIP, sichtbares Licht |
| Laserpointer | Ja |
| Display | 3,5" (480 × 640) |
| Farbpaletten | 7 |
| Speicher | 32 GB interner Speicher |
| Akku | Bis zu 6 Stunden |
| Abmessungen | 246 x 101 x 85 mm |
| Gewicht | 500 g |
Zubehör
- USB-Kabel
- Eignungsnachweis
- Kalibrierungszertifikat
- Tragetasche
Vor-und Nachteile
- Superauflösung mit Hochskalierung auf 512 × 384
- Niedriger NETD-Wert
Downloads
| Raythink CX20 series datasheet |  (17.19 MB) | Download |
