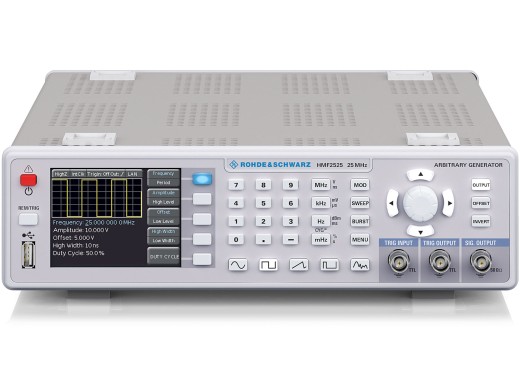

Rohde & Schwarz HMF2525 Funktionsgenerator
Details
Der Rohde & Schwarz HMF2525 Funktionsgenerator gehört zur HMF2500 Serie und hat eine maximale Bandbreite von 25 MHz.
Die Funktionsgeneratoren der Serie HMF2500 von Rohde & Schwarz sind in der Lage, verschiedene detaillierte Signale darzustellen und enthalten keine Gebläse/Lüfter. Die Funktionsgeneratoren haben eine Abtastrate von 250 MSa/s. Das Ausgangssignal wird auf dem Display angezeigt, vergleichbar mit einem Eingangssignal auf einem Oszilloskop. Es ist möglich, mit der mitgelieferten PC-Software eigene Wellenformen zu erzeugen. Die Rohde & Schwarz HMF2500-Serie ermöglicht die Erzeugung von Standardwellenformen wie Sinus, Rechteck, Puls, Sägezahn und Dreieck sowie von arbiträren Wellenformen wie Rauschen, Sinusfunktion, exponentieller Anstieg und exponentieller Abfall.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modell-Übersicht
Die Funktionsgeneratoren der Serie HMF2500 unterscheiden sich hauptsächlich in Bandbreite und Preis.
| Modell | HMF2525 | HMF2550 |
|---|---|---|
| Bandbreite | 10 µHz - 25 MHz* | 10 µHz - 50 MHz* |
| Preis |
* Bestimmte Signaltypen wie Puls-, Sägezahn- und Dreieckswellenformen sind in ihrer Bandbreite auf niedrigere Frequenzen beschränkt. Im Datenblatt finden Sie weitere Informationen dazu und auch zu anderen Merkmalen des Geräts.
Technische Daten
| Kanäle | 1 |
| Abtastrate | bis zu 250 MSa/s |
| Vertikale Auflösung | 14 Bit |
| Arbiträre Wellenformlänge | bis zu 256 kPts |
| Grundwellenformen | Sinus, Rechteck, Puls, Sägezahn, Dreieck |
| Eingebaute arbiträre Wellenformen | Rauschen, Sinusfunktion, exponentieller Anstieg, exponentieller Abfall |
| Maximale Amplitude | 5 mVpp - 10 Vpp (50 Ω) 10 mVpp - 20 Vpp (offener Stromkreis) |
| Genauigkeit | ±1 % + 1 mV |
| Modulation | AM, FM, PM, FSK, PWM |
| Anschlussmöglichkeiten | Speicherung: USB (Typ A) en FAT 16/32, Gesteuert aus der Ferne: USB-Gerät (Typ B) und HO720 Duale Schnittstelle: RS-232 |
| Anzeige | 8,9 cm (3,5") QVGA Farb-TFT-LED (320 x 240) |
| Gewicht | 3,6 kg |
| Abmessungen | 285 x 75 x 365 mm |
Software, Firmware und Treiber
Die Software, Firmware und Treiber der Funktionsgeneratoren finden Sie auf der Website des Herstellers, auf der rechten Seite.
Zubehör
Der Funktionsgenerator HMF2525 von Rohde & Schwarz wird mit folgendem Zubehör geliefert:
- Netzkabel
- Handbuch
