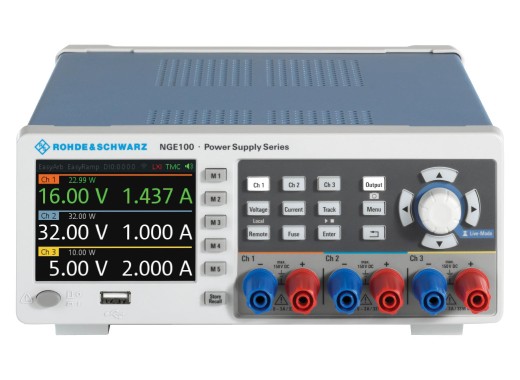

Rohde & Schwarz NGE-COM3b Netzgerät
Sonderangebot! Dieses Produkt ist vorübergehend bis zum 30. September 2026 im Preis reduziert!
Details
Die NGE-COM3b Promotion besteht aus:
- NGE103B Netzgerät
- NGE-K101 Ethernet-Fernsteuerung als Option
- NGE-K103 Digitale Trigger-E/A-Option
Wenn Sie eine spezielle Konfiguration benötigen, kontaktieren Sie uns bitte für weitere Informationen.
Dieses Angebot umfasst das Netzgerät R&S NGE103B mit verschiedenen Optionen. Das NGE103B ist ein erschwingliches, hochpräzises Netzgerät mit hohem Wirkungsgrad und geringer Restwelligkeit, das über drei erdfreie Kanäle eine Gesamtleistung von 100 Watt bietet. Die Ausgangsanschlüsse können mit 4 mm Sicherheits-Bananensteckern oder abisolierten Kabeln bestückt werden. Jeder Kanal ist elektrisch identisch, d. h. jeder Kanal kann als separates Netzgerät betrachtet werden, was unter Netzgeräten ziemlich einzigartig ist.
Trotz seiner geringen Größe bietet das NGE103B eine Menge Funktionen. Wie bei vielen Netzgeräten können die Ausgänge seriell oder parallel geschaltet werden und verfügen über einen Kurzschlussschutz. Weitere Sicherheitsmerkmale sind elektronische Sicherungen, Überstromschutz (OCP), Überspannungsschutz (OVP), Überleistungsschutz (OPP) und ein Übertemperaturschutz (OTP). Um die Bedienung zu erleichtern, verfügt das NGE103B über fünf Speichertasten zum Speichern und Abrufen von Geräteeinstellungen. Alle Grundeinstellungen werden direkt über Direkttasten auf der Frontplatte mit Hilfe eines Drehknopfes bedient.
EasyArb ist eine einzigartige Funktion dieses Netzgeräts, mit der der Benutzer bequem Zeit-/Spannungs- oder Zeit-/Stromsequenzen programmieren kann. Eine weitere einzigartige Funktion ist die EasyRamp, mit der Betriebsbedingungen simuliert werden können, bei denen die Versorgungsspannung kontinuierlich über einen Zeitraum von 10 ms bis 10 Sekunden ansteigt. Sowohl die EasyArb- als auch die EasyRamp-Funktionen können manuell oder aus der Ferne gesteuert werden.
Die NGE103B verfügt über mehrere Schnittstellen, um das Netzgerät aus der Ferne zu bedienen. Auf der Rückseite des Geräts befindet sich ein USB-Anschluss, der über einen COM-Port und die TMC-Klasse funktioniert. Darüber hinaus bietet die NGE103B eine optionale Ethernet-Schnittstelle (Option K101), die es dem Benutzer ermöglicht, alle Geräteparameter über einen auf dem Gerät gehosteten Webserver fernzusteuern. Die IP kann manuell oder dynamisch eingestellt werden und kann mit Standard-Webbrowsern verwendet werden. Mit einem Browser können alle angeschlossenen Geräte über das Web bedient werden. Ein zusätzlicher 4-Bit-Digital-I/O ist auf der Rückseite des Geräts verfügbar (Option K103) und dient als Trigger-Eingang oder -Ausgang.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Baureihe NGE 100B
| Modell | NGE102B | NGE103B | NGE-COM3b |
|---|---|---|---|
| Chanels | 2 | 3 | 3 |
| Maximale Ausgangsleistung | 66 W | 100 W | 100 W |
| Ausgangsleistung pro Kanal | max. 33.6 W | max. 33.6 W | max. 33.6 W |
| Ausgangsspannung pro Kanal | 0 - 32 V | 0 - 32 V | 0 - 32 V |
| Ausgangsstrom pro Kanal | 0 - 3 A | 0 - 3 A | 0 - 3 A |
| Preis |
Technische Daten
| Kanäle | 3 |
| Max. Leistung | 100 W |
| Spannung | 0 - 32 V (pro Kanal) |
| Stromstärke | 0 - 3 A (pro Kanal) |
| Auflösung | 10 mV 1 mA |
| Messgenauigkeit | < 0,1 % + 30 mV < 0,1 % + 5 mA |
| Anzeige | 3,5" 320x240 (QVGA) |
| Schnittstellen | USB-TMC, USB-CDC (virtueller COM) LAN (LXI) mit der Option NGE-K101 digitale E/A mit der Option NGE-K103 |
| Gewicht | 5,0 kg |
| Abmessungen | 310 x 222 x 97 mm |
Weitere Einzelheiten entnehmen Sie bitte dem untenstehenden Datenblatt.
Zubehör
Das NGE-COM3b wird geliefert mit:
- NGE103B Netzgerät
- NGE-K101 Ethernet-Fernsteuerung
- NGE-K103 Digitale Trigger-E/A
- Satz Netzkabel
- Netzkabel
Vor-und Nachteile
- Vielfalt der Schnittstellen
- Alle drei Kanäle sind individuell konfigurierbar
- Geringe Restwelligkeit/Welligkeit
- Relativ geringe Ausgangsleistung
Downloads
| R&S NGE100B series datasheet |  (811.95 KB) | Download |
