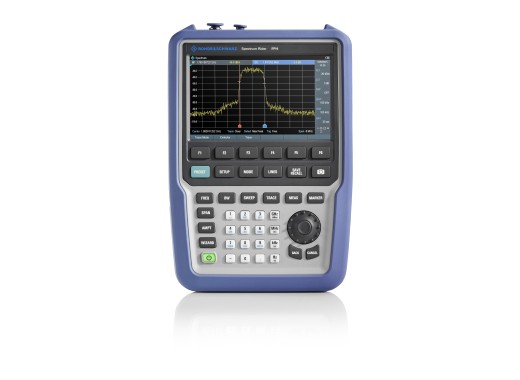

Rohde & Schwarz FPH Handheld-Spektrumanalysator
Details
Der Rohde & Schwarz FPH ist ein robuster, tragbarer Spektrumanalysator. Der Frequenzbereich dieses Spektrumanalysators beträgt standardmäßig 2 GHz und kann auf bis zu 4 GHz erweitert werden. Der handgehaltene Spektrumanalysator FPH ist nicht zu groß, wiegt 2,5 kg und die Batterien halten bis zu 8 Stunden, wodurch er leicht zu transportieren ist. Das typische Rauschen dieses Analysators liegt bei -145 dBm/Hz. Die Spektrumanalysatoren der FSC-Serie von Rohde & Schwarz bieten auch die Möglichkeit, einen Vorverstärker mit einer Verstärkung von 20 dB hinzuzufügen, so dass das Rauschen nur -163 dBm/Hz beträgt. Außerdem kann der FPC1000 über USB- und LAN-Verbindungen mit einem PC verbunden werden. Natürlich ist es auch möglich, die Messdaten auf einem USB-Stick zu speichern.
Es gibt 2 Optionen, um den Frequenzbereich zu erweitern, nämlich die Option von 2 auf 3 GHz und die Option von 3 auf 4 GHz. Sie können diese Option oben rechts auf dem Produkt ankreuzen.
Wenn Sie den Frequenzbereich von 4 GHz benötigen, müssen Sie auch die Option von 2 bis 3 GHz kaufen! Weitere Optionen für diesen Spektrumanalysator finden Sie unten und diese Optionen können auch oben rechts auf dem Produkt angekreuzt werden.
Technische Daten
| Anzeige | 7" WVGA, 800 × 480 Pixel |
| Frequenz | 5 KHz - 2 GHz (optional bis zu 4 GHz) |
| Auflösung | 1 Hz |
| Rauschpegel | Bis zu -145 dBm/Hz, mit Vorverstärker (Option B22) bis zu -165 dBm/Hz |
| Intercept dritter Ordnung (IP3) | +7 dBm |
| Maximale Eingangsspannung | 50V DC |
| Anzeige der Amplitude |
Log: 1 dB - 150 dB, 10 Teilungen Linear: 0 - 100 %, 10 Teilungen |
| Anschlüsse | USB 2.0 Typ A, Mini-B-Stecker 2.0, Lan (10/100BASE-T, RJ-45) |
| Lebensdauer der Batterie | bis zu 8 Stunden |
| Gewicht | 2,5 kg |
| Abmessungen | 202 x 294 x 76 mm |
Software, Firmware und Treiber
Die Software, Firmware und Treiber für diesen Spektrumanalysator finden Sie auf der Website des Herstellers auf der rechten Seite.
Zubehör
Der handgehaltene Spektrumanalysator FPH von Rohde & Schwarz wird mit folgendem Zubehör geliefert
- Netzkabel
- USB-Kabel für PC-Anschluss
- Lithium-Ionen-Akkupack
- CD mit Rohde & Schwarz Instrument View Software, Dokumentation und Schnellstartanleitung
- Seitenband (Halteband)
Optionen
Für diesen Spektrumanalysator sind einige optionale Softwarefunktionen verfügbar. Nachstehend finden Sie eine kurze Übersicht. Die Optionen können direkt beim Produkt angekreuzt oder zu einem späteren Zeitpunkt hinzugefügt werden.
| FPH-B22 | Diese Option bietet einen Vorverstärker für den Spektrumanalysator. |
| FPH-K7 | Diese Option ermöglicht die Analyse analoger Modulation (AM und FM). |
| FPH-K9 | Diese Option ermöglicht den Anschluss eines Leistungssensors an den FPH-Spektrumanalysator. |
| FPH-K19 | Diese Option ermöglicht es der Software, die Leistung der Kanäle des FPH Spektrumanalysators moderat zu messen. |
| FPH-K29 | Diese Option ermöglicht es, den Leistungsmesskopf zur Durchführung von Impulsmessungen zu verwenden. Für diese Option wird das FPH-K9 benötigt. |
| HA-Z220 | Ein weicher Transportkoffer für Ihren handgeführten FPH Spektrumanalysator. |
Downloads
| Rodhe & Schwarz FPH series datasheet |  (2.07 MB) | Download |
| FPH brochure | (11.09 MB) | Download |
