Rohde & Schwarz RT-ZC05B Strom-Tastkopf
Details

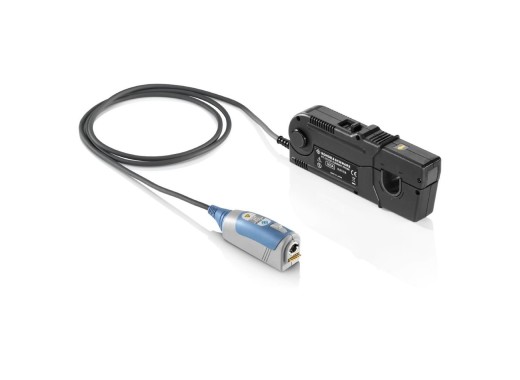

Der RT-ZC05B von Rohde & Schwarz ist ein AC/DC Tastkopf, der es dem Benutzer ermöglicht, Strommessungen bis zu 500A ohne Unterbrechung des Stromkreises durchzuführen. Er verfügt über eine Bandbreite von bis zu 2MHz und hat eine Maulweite von 20mm. Darüber hinaus kann er direkt an jedes Rohde & Schwarz-Basisgerät angeschlossen werden, das mit dieser Schnittstelle kompatibel ist, und wird über den Anschluss auch mit Strom versorgt.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modell-Übersicht
Wir bieten mehrere verschiedene Tastköpfe von Rohde & Schwarz an, die sich in Bandbreite, Maximalstrom, Auflösung und Maulweite unterscheiden:
| Modelle | Bandbreite | Max. Strom | Auflösung | Backengröße | Preis |
|---|---|---|---|---|---|
| RT-ZC02 | 20 kHz | 1000 A (RMS) | 0,001 V/A | 32 mm | |
| RT-ZC03 | 100 kHz | 20 A (RMS) | 0,1 V/A | 25 mm | |
| RT-ZC05B | 2 MHz | 500 A (RMS) | 0,01 V/A | 20 mm | |
| RT-ZC10 | 10 MHz | 150 A (RMS) | 0,01 V/A | 20 mm | |
| RT-ZC10B | 10 MHz | 150 A (RMS) | 0,01 V/A | 20 mm | |
| RT-ZC15B | 50 MHz | 30 A (RMS) | 0,1 V/A | 5 mm | |
| RT-ZC20 | 100 MHz | 30 A (RMS) | 0,1 V/A | 5 mm | |
| RT-ZC20B | 100 MHz | 30 A (RMS) | 0,1 V/A | 5 mm | |
| RT-ZC30 | 120 MHz | 5 A (RMS) | 1 V/A | 5 mm | |
| RT-ZC31 | 120 MHz | 30 A (RMS) 5 A (RMS) 0,5 A (RMS) | 0,1 V/A 1 V/A 10 V/A | 5 mm |
Technische Daten
| Anstiegszeit | 175 ns |
| Spannungsversorgung | Rohde & Schwarz Tastkopf-Schnittstelle |
| Schnittstelle | Rohde & Schwarz Tastkopf-Schnittstelle |
Downloads
| Rohde & Schwarz RT-Zxx - Datasheet |  (1.8 MB) | Download |
| RT-ZC05B - User manual | (2.22 MB) | Download |
