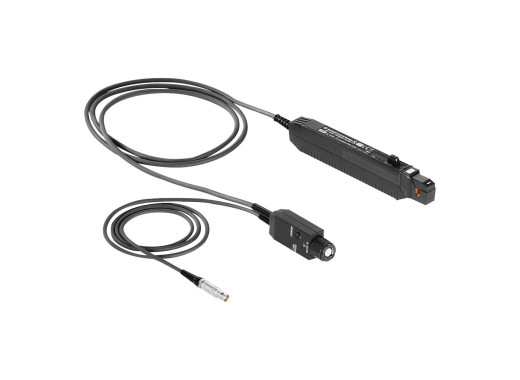

Rohde & Schwarz RT-ZC20 Strom-Tastkopf
Details
Der RT-ZC20 von Rohde & Schwarz ist ein AC/DC Tastkopf, der es dem Benutzer ermöglicht, Strommessungen bis zu 30A ohne Unterbrechung des Stromkreises durchzuführen. Er verfügt über eine Bandbreite von bis zu 100MHz und hat eine Maulweite von 5mm. Der Tastkopf kann über einen BNC-Anschluss direkt an jedes Rohde & Schwarz-Basisgerät angeschlossen werden, benötigt aber das Netzgerät RT-ZA13 zur Stromversorgung.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modell-Übersicht
Wir bieten mehrere verschiedene Tastköpfe von Rohde & Schwarz an, die sich in Bandbreite, Maximalstrom, Auflösung und Maulweite unterscheiden:
| Modelle | Bandbreite | Max. Strom | Auflösung | Backengröße | Preis |
|---|---|---|---|---|---|
| RT-ZC02 | 20 kHz | 1000 A (RMS) | 0,001 V/A | 32 mm | |
| RT-ZC03 | 100 kHz | 20 A (RMS) | 0,1 V/A | 25 mm | |
| RT-ZC05B | 2 MHz | 500 A (RMS) | 0,01 V/A | 20 mm | |
| RT-ZC10 | 10 MHz | 150 A (RMS) | 0,01 V/A | 20 mm | |
| RT-ZC10B | 10 MHz | 150 A (RMS) | 0,01 V/A | 20 mm | |
| RT-ZC15B | 50 MHz | 30 A (RMS) | 0,1 V/A | 5 mm | |
| RT-ZC20 | 100 MHz | 30 A (RMS) | 0,1 V/A | 5 mm | |
| RT-ZC20B | 100 MHz | 30 A (RMS) | 0,1 V/A | 5 mm | |
| RT-ZC30 | 120 MHz | 5 A (RMS) | 1 V/A | 5 mm | |
| RT-ZC31 | 120 MHz | 30 A (RMS) 5 A (RMS) 0,5 A (RMS) | 0,1 V/A 1 V/A 10 V/A | 5 mm |
Technische Daten
| Anstiegszeit | 3,5 ns |
| Spannungsversorgung | RT-ZA13 erforderlich |
| Schnittstelle | BNC |
Downloads
| Rohde & Schwarz RT-Zxx - Datasheet |  (1.8 MB) | Download |
| RT-ZC20 - User manual | (808.84 KB) | Download |
