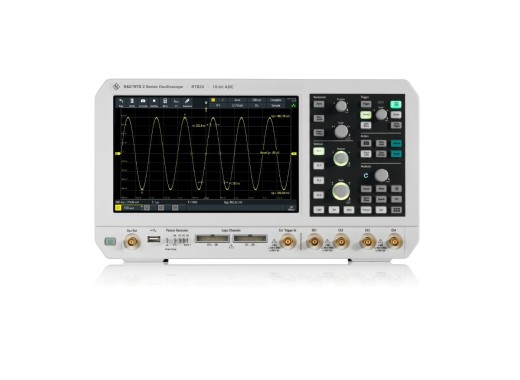

Rohde & Schwarz RTB2-BNDL Werbung
Details
Das Rohde & Schwarz RTB2-BNDL besteht aus einem RTB24 4-Kanal-Oszilloskop, einem RTB-B243 300MHz Bandbreiten-Upgrade und einem RTB2-PK1 Applikationspaket. Dies bedeutet, dass die standardmäßige passive Bandbreite von 70 MHz standardmäßig auf eine maximale Bandbreite von 300 MHz erweitert wird.
Das RTB2-PK1 Anwendungspaket besteht aus 4 Optionen: RTB-K1 (serielle I2C/SPI-Triggerung und -Dekodierung), RTB-K2 (serielle UART/RS-232/RS-422/RS-485-Triggerung und -Dekodierung), RTB-K3 (serielle CAN/LIN-Triggerung und -Dekodierung) und die Option RTB-K36 (Frequenzganganalyse). Ebenfalls enthalten sind 4 passive Tastköpfe RT-ZP03S 300 MHz, einer für jeden Kanal.
Die Informationen auf dieser Seite sind vorläufig und können sich ändern.
Technische Daten
| Bandbreite | 300 MHz |
| Kanäle | 4 |
| Abtastrate | 2,5 GS/s (geteilt durch die Anzahl der aktiven Kanäle) |
| Wellenform-Erfassungsrate | 50.000 Wfms/s |
| Speichertiefe | 20 Mpts (geteilt durch die Anzahl der aktiven Kanäle) |
| Vertikale Auflösung | 10 Bits |
| Vertikale Skala | 1 mV/Teilung - 5 V/Teilung |
| Horizontale Skala | 1 ns/Teilung - 500 s/Teilung |
| Schnittstellen | USB-Host, USB-Gerät, LAN |
| Dekodier-Optionen | I2C, SPI, UART, RS-232, RS-422, RS-485, CAN, LIN |
| Anzeige | 10,1" WXGA 1280x800 |
| Abmessungen | 390 x 220 x 152 mm |
| Gewicht | 2,5 kg |
Zubehör
Das Rohde & Schwarz RTB2-BNDL wird geliefert mit
- 4x Rohde & Schwarz RT-ZP03S passive Tastköpfe
- Netzkabel
