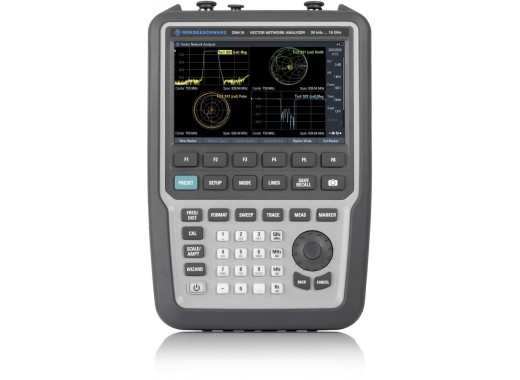

Rohde & Schwarz ZNH18 Handheld Vektornetzwerkanalysator
Details
Der Rohde & Schwarz ZNH18 ist Teil der hochwertigen ZNH-Handheld-Analyser-Serie mit einem Frequenzbereich von 30kHz - 18GHz. Er bietet Kabel- und Antennenmessungen mit einem Tor sowie vollständige S-Parameter-Messungen mit zwei Toren. Da es sich bei der ZNH-Serie um handgehaltene Geräte handelt, sind sie ideal für Messungen vor Ort geeignet und können dennoch mit Tischgeräten konkurrieren. Dieser Netzwerkanalysator verfügt über eine Architektur mit vier Empfängern und unterstützt fortschrittliche Kalibrierungsarten wie die UOSM-Kalibrierung (unknown through, open, short and match). Diese Kalibrierung ist nützlich für Prüflinge, die unterschiedliche Eingangs- oder Ausgangsanschlüsse an den Testports haben. Das Gerät ist dank des Touchscreens einfach zu bedienen, da es typische Telefonsteuerungsgesten unterstützt. Außerdem kann das Gerät über PC-, Android- und iOS-Fernsteuerungs-Apps bedient werden.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modell-Übersicht
| Modell | ZNH4 | ZNH8 | ZNH18 | ZNH26 |
|---|---|---|---|---|
| Bandbreite | 30 kHz - 4 GHz | 30 kHz - 8 GHz | 30 kHz - 18 GHz | 30 kHz - 26,5 GHz |
| Testanschluss Stecker | Typ N, Buchse | Typ N, Buchse | Typ N, Buchse | 3,5 mm, Stecker |
| Preis |
Technische Daten
| Anschlüsse | 2 |
| Frequenz-Auflösung | 1 Hz |
| Auflösung der Amplitude | 0,01 dB |
| Dynamischer Bereich | 100 dB |
| Grundrauschen | -125 dBm/Hz |
| Max. Eingangspegel | +23 dBm |
| Schnittstellen | SCPI, LAN, USB |
| Anzeige | WVGA-Touchscreen, 800 × 480 Pixel |
| Abmessungen | 202 x 294 x 76 mm |
| Gewicht | 3,1 kg |
Zubehör
Der ZNH18 wird standardmäßig geliefert mit:
- Lithium-Ionen-Akkupack
- USB-Kabel
- Netzgerät
- Seitlicher Gurt
Vor-und Nachteile
- Einfach zu bedienen
- Tragbar
Downloads
| Rohde & Schwarz ZNH user manual |  (9.34 MB) | Download |
| Rohde & Schwarz ZNH data sheet | (1.29 MB) | Download |
