Rohde & Schwarz ZNLE18 Vektornetzwerkanalysator
Details

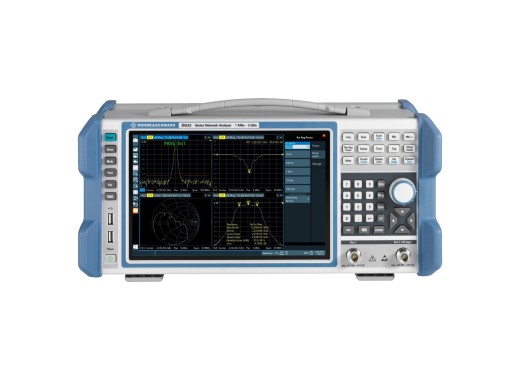

Der Vektornetzwerkanalysator ZNLE18 von Rohde & Schwarz ist ein VNA aus der ZNLE-Serie mit einem Frequenzbereich von 1MHz - 18GHz. Der ZNLE18 hat ein Zwei-Tor-Design, das bidirektionale Messungen ermöglicht und ein geringes Spurenrauschen von 0,001 dB bietet. Dies führt zu hochgenauen und stabilen Messungen auch bei größeren Bandbreiten. Die ZNLE-Serie ist ein vollständig eigenständiger Vektornetzwerkanalysator mit einem voll integrierten PC mit Windows 10. Er verfügt außerdem über einen großen kapazitiven 10,1-Zoll-Touchscreen für eine komfortable Konfiguration mit Multitouch-Gesten. Schließlich verfügt der VNA der ZNLE-Serie über USB- und LAN-Schnittstellen.
Für einen Vektornetzwerkanalysator ohne voll integrierten PC schauen Sie sich bitte die Rohde & Schwarz ZNL-Serie an.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modell-Übersicht
| Modell | ZNLE3 | ZNLE4 | ZNLE6 | ZNLE14 | ZNLE18 |
|---|---|---|---|---|---|
| Bandbreite | 1 MHz - 3 GHz | 1 MHz - 4,5 GHz | 1 MHz - 6 GHz | 1 MHz - 14 GHz | 1 MHz - 18 GHz |
| Preis |
Technische Daten
| Anschlüsse | 2 |
| Frequenz-Auflösung | 1 Hz |
| Auflösung der Amplitude | 0,01 dB |
| IFBW | 1 Hz - 500 kHz |
| Dynamischer Bereich | 120 dB (typ.) |
| Grundrauschen | -130 dBm/Hz (typ.) |
| Max. Eingangspegel | +15 dBm |
| Schnittstellen | USB-Host/Gerät, LAN, RJ-45 |
| Anzeige | 10,1" WXGA-Farb-Touchscreen-LCD |
| Abmessungen | 408 x 186 x 235 mm |
| Gewicht | 6 kg |
Zubehör
Das folgende Zubehör ist im Lieferumfang der ZNLE-Serie enthalten:
- Netzkabel
Downloads
| R&S ZNL_ZNLE - User manual |  (25.8 MB) | Download |
| R&S ZNLE- Datasheet | (1.59 MB) | Download |
