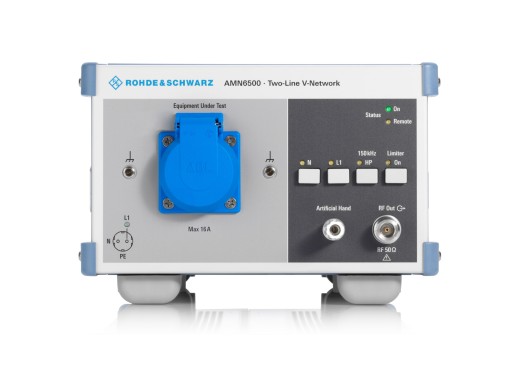

Rohde & Schwarz AMN6500 Netznachbildung
Details
Der AMN6500 von Rohde & Schwarz ist ein zweizeiliges V-Netz-LISN für leitungsgebundene Störspannungsmessungen an einphasigen Prüflingen. Er bietet eine standardisierte (50µH + 5Ω) || 50Ω-Impedanz über 9kHz bis 30MHz und ist damit für Messungen gemäß CISPR-, EN-, VDE-, ANSI-, FCC Part 15- und MIL-STD-461-Normen geeignet.
Im Vergleich zu einfacheren LISNs wie der Tekbox TBL5016-2C bietet das AMN6500 einen umfassenderen Funktionsumfang: ein eingebautes 10dB-Dämpfungsglied (das unabhängig von der Eingangsdämpfung des Empfängers eine normgerechte Impedanz sicherstellt), einen schaltbaren 150kHz Hochpassfilter (um eine Übersteuerung des Empfängers durch tieffrequente Spektren zu verhindern), einen Anschluss für eine künstliche Hand, um die Wirkung einer menschlichen Hand auf handgehaltene EUTs zu simulieren, und einen schaltbaren Impulsbegrenzer zum Schutz des Empfängereingangs. Fernsteuerungseingänge mit TTL-Pegel ermöglichen die vollständige Integration in automatisierte Testsysteme und sind direkt mit den Empfängern von Rohde & Schwarz kompatibel. Optokoppler verhindern das Eindringen externer Störungen über den Steueranschluss.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| Frequenzbereich | 9 kHz - 30 MHz |
| Simulierte Impedanz | (50 µH + 5 Ω) || 50 Ω |
| Max. AC-Versorgungsspannung | 240 VAC +10% |
| AC-Netzfrequenz | 50 Hz bis 60 Hz ±5% |
| Max. Gleichspannung | 28 V GLEICHSTROM |
| Hochpassfilter | 150 kHz (per Schalter wählbar) |
| Spannungsteilungsfaktor | 10 dB (eingebautes Abschwächungsglied) |
| Schwellwert des Impulsbegrenzers | 140 dB(µV) (umschaltbar) |
| RF-Ausgangsanschluss | N-Buchse, 50 Ω |
| Fernsteuerung | TTL, 25-polige D-Sub Buchse |
| Normen | CISPR, EN, VDE, ANSI, FCC Teil 15, MIL-STD-461 |
| Abmessungen | 219 x 147 x 350 mm |
| Gewicht | 5,5 kg |
Zubehör
Der R&S AMN6500 wird standardmäßig geliefert mit:
- Steckernetzgerät
Vor-und Nachteile
- Inklusive Anschluss für künstliche Hände
- Schaltbarer 150-kHz-Hochpassfilter im Lieferumfang enthalten
- Schutzerdung aufgrund des hohen Fehlerstroms zwingend erforderlich
- Kein Ein-/Ausschalter
Downloads
| R&S AMN6500 user manual |  (1.7 MB) | Download |
| R&S AMN6500 datasheet | (2.36 MB) | Download |
