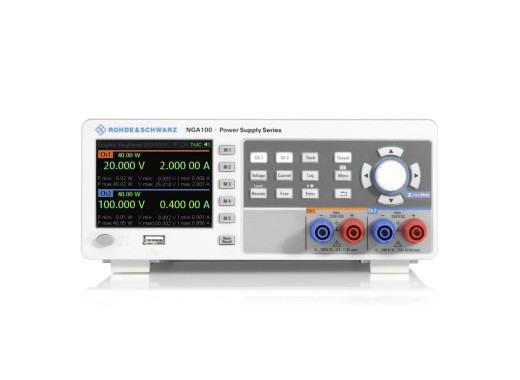

Rohde & Schwarz NGA142-Netzteil
Details
Das Rohde & Schwarz NGA142 ist Teil der NGA100-Stromzangenserie. Die linearen Ausgänge ermöglichen einen Betrieb des Netzteils mit minimaler Restwelligkeit und minimalem Rauschen. Die Kanäle haben völlig getrennte Schaltkreise und sind nicht mit der Masse des Gehäuses verbunden. So lassen sich Kanäle für bipolare Verbindungen leicht kombinieren. Die beiden Kanäle sind elektrisch äquivalent und weisen die gleiche Spannung, den gleichen Strom und die gleiche Leistung auf. Die beiden Kanäle fungieren daher als separate Stromversorgungen und können einzeln oder gleichzeitig betrieben werden.
Ein besonderes Merkmal dieses Netzteils ist die Option der Kanalfusion. Dies ermöglicht den Betrieb der beiden Ausgangskanäle in Reihe (intern verbunden) oder parallel (extern verbunden) für doppelte Spannungs- oder Stromoptionen. Wichtig ist, dass das Netzteil eine ausgezeichnete Rücklesegenauigkeit mit einem niedrigen Strombereich für anspruchsvolle Messungen hat. Er hat einen großen Strombereich, da der Bereich im Parallelbetrieb bis zu 12 A beträgt. Schließlich bietet das Netzteil Funktionen wie Datenprotokollierung, Arbiträrsignale, integrierte Statistiken und Fernüberwachung.
Es gibt auch das NGA102Comb-Angebot, das das Netzteil NGA142 mit der digitalen E/A-Option NGA-K103 kombiniert, beide zu einem reduzierten Preis.
Modellübersicht
| Modelle | NGA101 | NGA102 | NGA141 | NGA142 |
|---|---|---|---|---|
| Gesamtleistung | 40 W | 80 W | 40 W | 80 W |
| Ausgänge | 1 | 1 | 2 | 1 |
| Spannungsbereich pro Kanal | 0 - 35 V | 0 - 35 V | 0 - 100 V | 0 - 100 V |
| Strombereich pro Kanal | 0 - 6 A | 0 - 6 A | 0 - 2 A | 0 - 2 A |
| Option Kanalfusion | Nein
| Ja
| Nein
| Ja
|
| Preis |
Technische Daten
| Ausgangsschalter | Jeder Kanal |
| Auflösung | 1 mV/100 µA (1 µA < 200 mA) |
| Restwelligkeit | <0,5 mV/500 µA |
| Schutzmaßnahmen | OPP, OCP, OVP, OTP |
| Schnittstellen | USB, LAN |
| Display | 3,5" QVGA |
| Abmessungen | 222 x 97 x 448 mm |
| Gewicht | 7 kg |
Zubehör
Die NGA100 Serie wird standardmäßig geliefert mit:
- Satz Stromkabel
- Anschlussbuchsenblöcke
Vor-und Nachteile
- Rackmontierbar
- Ideal für automatisierte Tests
- Option für Kanalfusion
