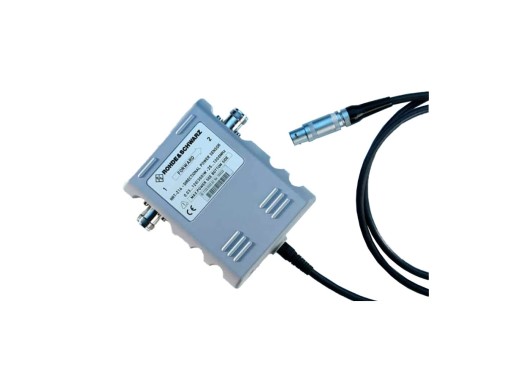

Rohde & Schwarz NRT-Z14 gerichteter Leistungsmesskopf
Details
Die Rohde & Schwarz NRT-Z14 und NRT-Z44 sind vollständig kalibrierte, unabhängige Richtleistungsmessköpfe für hochpräzise HF-Leistungs- und Reflexionsmessungen. Sie erfüllen sowohl die Anforderungen traditioneller analoger Funkgeräte als auch moderner digitaler Funkkommunikationsstandards. Diese Sensoren unterstützen mehrere Messfunktionen, wie z. B. RMS, PEP, Crest-Faktor, mittlere Burst-Leistung und CCDF.
Da diese Sensoren als unabhängige Messgeräte funktionieren, bieten sie eine äußerst kosteneffiziente direkte Leistungsüberwachung, ohne dass ein herkömmliches Basisgerät erforderlich ist. Die Sensoren können direkt an einen PC oder Laptop angeschlossen werden. In Verbindung mit der kostenlosen Windows-Software R&S Virtual-NRT eignet sich dieses Setup ideal für die kontinuierliche Datenerfassung, die Wartung von Basisstationen und ferngesteuerte Anwendungen wie EMV-Testsysteme und die Überwachung von Sendern.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modell-Übersicht
| Modell | R&S NRT-Z14 | R&S NRT-Z44 |
| Frequenzbereich | 25 MHz - 1 GHz | 200 MHz bis 4 GHz |
| Leistungsbereich | 6 mW - 120 W (300 W Spitze) | 3 mW - 120 W (300 W Spitze) |
| SWR (50 Ω) | ≤ 1.06 | 0,2 GHz bis 3 GHz: ≤ 1,07 3 GHz bis 4 GHz: ≤ 1,12 |
| Einlassdämpfung | ≤ 0,06 dB, typ. ≤ 0,04 dB | 0,2 GHz bis 1,5 GHz: ≤ 0,06 dB, typ. ≤ 0,04 dB 1,5 GHz bis 4 GHz: ≤ 0,10 dB, typ. ≤ 0,07 dB |
| Preis . |
Technische Daten
| Schnittstellen | USB-Host/Gerät, LAN, RJ-45 |
| Anzeige | 5" TFT-Farb-Touchscreen (800 x 480) |
| Abmessungen | 120 x 95 x 39 mm |
| Gewicht | 650 g |
Downloads
| R&S NRT2, Z14, Z44 datasheet |  (2.03 MB) | Download |
| R&S Z14,Z44 user manual | (2.07 MB) | Download |
