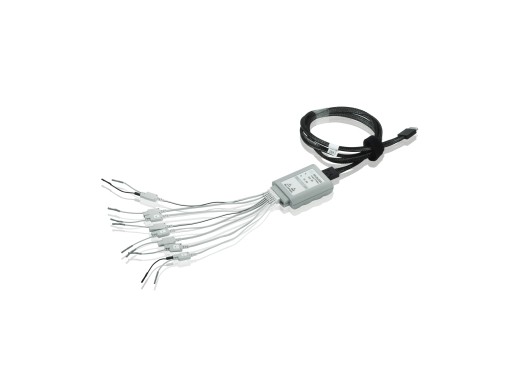

Rohde & Schwarz RT-ZL03X Logik-Tastkopf
Details
Die RT-ZL03X ist ein hochwertiger 8-Kanal-Logik-Tastkopf von Rohde & Schwarz, der speziell für die R&S MXO3-Serie entwickelt wurde und über die OCuLink-Schnittstelle Mixed-Signal-Fähigkeiten bietet. Zwei unabhängige Schwellenwertgruppen (D0-D3 und D4-D7) ermöglichen die Kombination verschiedener Logikfamilien auf einem einzigen Tastkopf, während die Eingangsbelastung von 4 pF schnelle Flanken unverfälscht wiedergibt. Darüber hinaus bildet ein Paar dieser Tastköpfe die Grundlage für die Option „Rohde & Schwarz MXO3-B1 16 digitale Kanäle“, die die Anzahl der digitalen Eingänge des MXO3 auf 16 Kanäle erhöht, um serielle Busse wie SPI und I2C zu analysieren.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| Bandbreite | 300 MHz |
| Eingangsimpedanz | 100 kΩ ∥ 4 pF |
| Schwellenwertbereich | ±8 V (2 Gruppen) |
| Maximale Eingangsspannung | ±40 V Spitze / 32 V RMS |
| Gewicht | 100 g |
Zubehör
- 8x Messspitzenkabel
- 8x Mini-Klemmen
- 8x 6 cm Erdungskabel
- 2x 10 cm Erdungskabel
- 1x Nummernaufkleberbogen
Vor-und Nachteile
- Sehr geringe Eingangslast von 4 pF
Downloads
| RS_RT-Zxx_datasheet |  (1 MB) | Download |
Ähnliche Produkte
1785
inkl. 19% MwSt.:
1.785,00 €
Exkl. MwSt:
1.500,00 €
