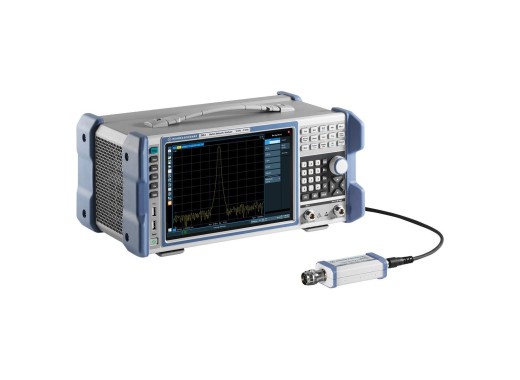

Rohde & Schwarz ZNL20 vektorieller Netzwerkanalysator
Details
Der Rohde & Schwarz ZNL20 ist ein hochwertiger vektorieller Netzwerkanalysator aus der ZNL-Serie. Dieser Analysator verfügt über einen Frequenzbereich von 5 kHz bis 20 Ghz. Das 2-Port-Design des ZNL20 ermöglicht bidirektionale Messungen und bietet ein geringes Messkurvenrauschen von typischerweise 0,001 dB. Dies ermöglicht hochgenaue und stabile Messungen auch bei größeren Bandbreiten. Die ZNL-Serie verfügt über einen großen kapazitiven 10,1-Zoll-Touchscreen, der eine komfortable Konfiguration mittels Multitouch-Gesten ermöglicht. Auf dem großen Touchscreen können mithilfe der MultiView-Funktion mehrere Messmodi gleichzeitig angezeigt werden. Schließlich verfügen die vektoriellen Netzwerkanalysatoren der ZNL-Serie über USB- und LAN-Schnittstellen.
Wenn Sie einen Vektornetzwerkanalysator mit einem vollständig integrierten PC und Windows 10 suchen, informieren Sie sich über die ZNLE -Serie von Rohde & Schwarz.
Modellübersicht
| Modell | ZNL3 | ZNL4 | ZNL6 | ZNL14 | ZNL20 |
|---|---|---|---|---|---|
| Bandbreite | 5 kHz–3 GHz | 5 kHz–4,5 GHz | 5 kHz–6 GHz | 5 kHz–14 GHz | 5 kHz–20 GHz |
| Anschlusstypen | Typ N (Buchse) | Typ N (Buchse) | Typ N (Buchse) | Typ N (Buchse) | 3,5 mm (Stecker) |
| Preis |
Technische Daten
| Anschlüsse | 2 |
| Frequenzauflösung | 1 Hz |
| Amplitudenauflösung | 0,01 dB |
| IFBW | 1 Hz–500 kHz |
| Dynamikbereich | 130 dB (typ.) |
| Grundrauschen | -140 dBm/Hz (typ.) |
| Max. Eingangspegel | +15 dBm |
| Schnittstellen | USB-Host/Gerät, LAN, RJ-45 |
| Display | 10,1-Zoll-WXGA-Farb-LCD, multitouch |
| Abmessungen | 408 x 186 x 235 mm |
| Gewicht | 6 kg |
Zubehör
Die ZNL-Serie wird standardmäßig mit folgendem Zubehör geliefert:
- Netzkabel
Downloads
| R&S ZNL- Datasheet |  (1.99 MB) | Download |
| R&S ZNL_ZNLE - User manual | (25.8 MB) | Download |
