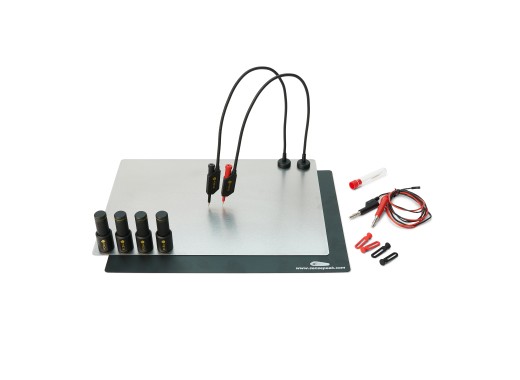

Sensepeek 6012 PCBite Kit mit 2x SQ10 Tastköpfen für DMM
Details
Dieser Sensepeek-Bausatz (6012) verwendet die SQ10 Tastköpfe. Die mitgelieferte Grundplatte hat eine matte Seite und eine polierte Seite. Die polierte Seite kann helfen, mit Blick auf die andere Seite der Leiterplatte, Es ist auch eine Schutzabdeckung enthalten. Mit den 4 PCbite und 2 SQ10 Tastköpfen, die einen magnetischen Fuß haben, können Sie freihändig Messungen durchführen.
Dieses Produkt ist die neue Version des Sensepeek SP10 Kits
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
Die technischen Daten der SQ10 Tastköpfe sind in der folgenden Tabelle aufgeführt.
| Bandbreite | 10 MHz |
| Anstiegszeit | 34 ns |
| Abschwächung | 1:1 |
| Widerstand der Nadel | 0,02 Ω |
| Überspannungsschutz | 200 V(DC/Spitze AC) |
| Max. Eingangsspannung | ±60 V(DC) / 30 V(AC RMS) |
| Max. DC-Strom | 2 A |
| Durchmesser der Tastkopfspitze | 0,5 mm |
Dieser Bausatz enthält:
- 1x große Grundplatte
- 1x Isolierabdeckung
- 4x PCBite-Halter
- 1x Satz gelbe Isolierscheiben für die PCBite-Halter
- 2x SQ10-Tastköpfe (einer mit rotem und einer mit schwarzem Tastkopf und Nadeln mit Nadelspitze)
- 1x Paar Bananen-zu-Dupont-Testdrähte
- 2x Ersatz-Stiftnadeln
- 1x Satz Kabelhalter
Vor-und Nachteile
- Kompletter Satz für freihändiges Messen.
- Nur 2 Tastköpfe.
Downloads
| Sensepeek SQ10 Probes |  (896.5 KB) | Download |
| Sensepeek PCBite manual | (508.98 KB) | Download |
