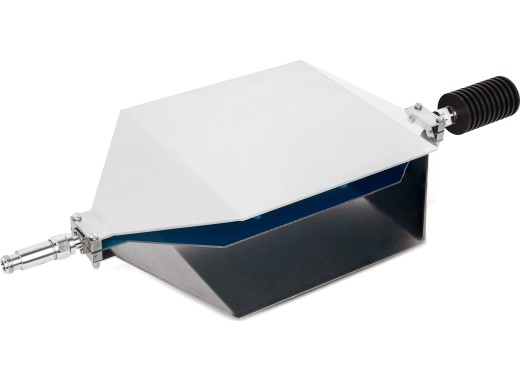

Die Tekbox TBTC1 ist eine offene TEM-Zelle, die für die EMV-Vorprüfung von kleinen Prüflingen entwickelt wurde. Die TBTC0 wird auch für gestrahlte Emissionsprüfungen und Störfestigkeitsprüfungen verwendet. Die offenen TEM-Zellen bieten eine kostengünstige Alternative für die Prüfung dieser Prüflinge im Vergleich zu den Standardtests in reflexionsarmen Kammern. Die TEM-Zelle kann an einen Spektrumanalysator oder einen HF-Empfänger angeschlossen werden. Das TBTC1 wird mit einem 50/25W-HF-Abschlusswiderstand und einem DC-Block zum Schutz des angeschlossenen Geräts geliefert.
Dank des offenen Designs kann der Prüfling einfach in die TEM-Zelle gestellt werden. Es muss zwischen der unteren Wand und dem Septum, dem leitenden Streifen im Mittelteil, platziert werden. Eine einzigartige Eigenschaft der Tekbox TEM-Zellen ist, dass sie höhere Wellenordnungen und Resonanzen unterdrücken können. Darüber hinaus haben diese TEM-Zellen einen besseren Frequenzgang als die Standard-TEM-Zellen.
Die Modelle der offenen TEM-Zellenserie von Tekbox unterscheiden sich hauptsächlich im Messvolumen und im Frequenzbereich.
Modell | TBTC0 | TBTC1 | TBTC2 | TBTC3 |
---|---|---|---|---|
Max. Messvolumen | 190 x 70 x 28 mm | 190 x 130 x 50 mm | 230 x 280 x 100 mm | 360 x 480 x 150 mm |
Frequenzbereich | 6 GHZ | 3 GHz | 1,15 GHz | 700 MHz |
Preis |
Impedanz der Zelle | 50 Ω |
Wellenimpedanz | 377 Ω |
Max. RF-Eingangsleistung | 25 W |
Eingangsrückflussdämpfung | S11 bis zu 1,2 GHz: < -20dB, bis zu 2,1 GHz: < -17dB, bis zu 3 GHz: < -14dB |
Übertragungsverlust | bis zu 1,4 GHz: < 1dB, bis zu 2,1 GHz: < 3dB, bis zu 3 GHz: < 6dB |
Steckverbinder | N-Buchse |
Abmessungen | 390 x 200 x 108 mm Höhe des Septums: 50 mm |
Die Tekbox TBTC1 wird mit folgendem Zubehör geliefert
Tekbox TEM cells datasheet |
(561.88 KB) | Download |
