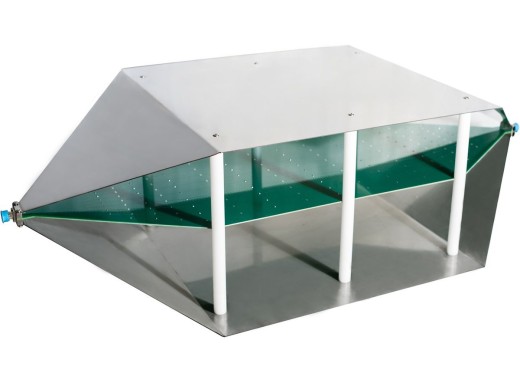

Tekbox offene TEM-Zelle TBTC3
Details
Die Tekbox TBTC3 ist eine offene TEM-Zelle, die für die EMV-Vorprüfung von großen Prüflingen entwickelt wurde. Die TBTC0 wird auch für gestrahlte Emissionsprüfungen und Störfestigkeitsprüfungen verwendet. Die offenen TEM-Zellen bieten eine kostengünstige Alternative für die Prüfung dieser Prüflinge im Vergleich zu den Standardtests in reflexionsarmen Kammern. Die TEM-Zelle kann an einen Spektrumanalysator oder einen HF-Empfänger angeschlossen werden. Das TBTC3 wird mit einem 50/25W-HF-Abschlusswiderstand und einem DC-Block zum Schutz des angeschlossenen Geräts geliefert.
Dank des offenen Designs kann der Prüfling einfach in die TEM-Zelle gestellt werden. Es muss zwischen der unteren Wand und dem Septum, dem leitenden Streifen im Mittelteil, platziert werden. Eine einzigartige Eigenschaft der Tekbox TEM-Zellen ist, dass sie höhere Wellenordnungen und Resonanzen unterdrücken können. Darüber hinaus haben diese TEM-Zellen einen besseren Frequenzgang als die Standard-TEM-Zellen.
Modell-Übersicht
Die Modelle der offenen TEM-Zellenserie von Tekbox unterscheiden sich hauptsächlich im Messvolumen und im Frequenzbereich.
| Modell | TBTC0 | TBTC1 | TBTC2 | TBTC3 |
|---|---|---|---|---|
| Max. Messvolumen | 190 x 70 x 28 mm | 190 x 130 x 50 mm | 230 x 280 x 100 mm | 360 x 480 x 150 mm |
| Frequenzbereich | 6 GHZ | 3 GHz | 1,15 GHz | 700 MHz |
| Preis |
Spezifikationen
| Impedanz der Zelle | 50 Ω | |
| Wellenimpedanz | 377 Ω | |
| Max. RF-Eingangsleistung | 25 W | |
| Eingangsrückflussdämpfung | S11 bis zu 700 MHz: < -16dB | |
| Übertragungsverlust | bis zu 700 MHz: < 3dB | |
| Steckverbinder | N-Buchse | |
| Abmessungen | 1038 x 501 x 305 mm Höhe des Septums: 150 mm |
Zubehör
Die Tekbox TBTC3 wird mit folgendem Zubehör geliefert
- 50Ω/25W Abschlusswiderstand
- DC-Block
- N-Typ auf N-Typ Koaxialkabel
Vor-und Nachteile
- Unterdrückt Wellen höherer Ordnung und Resonanzen
Downloads
| Tekbox TEM cells datasheet |  (561.88 KB) | Download |
