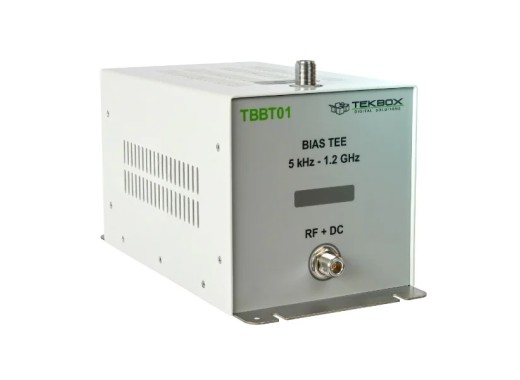

Tekbox TBBT01 Hochstrom-Bias-Tee
Details
Das Tekbox TBBT01 Bias-Tee kann für die Messung der Sättigungseffekte von Leistungsinduktivitäten und der Vorspannungseffekte auf Kondensatoren verwendet werden. Im Gegensatz zu anderen Bias-Tees kann das TBBT01 sowohl mit einer hohen Bandbreite von 1,2 GHz als auch mit einem hohen Strom von 10 A messen. Daher kann dieses Hochstrom-Bias-Tee für die Bewertung von Entkopplungs-/Bias-Induktoren von HF-Leistungsverstärkern oder EMV-Filtern verwendet werden. Das TBBT01 kann bis zu 10 A Strom in einen 50 Ω HF-Pfad einspeisen.
Spezifikationen
| Frequenzbereich | 5 kHz - 1,2 GHz |
| HF-Pfad-Einfügedämpfung | < 1 dB; für 10 kHz - 1 GHz < 1,5 dB; für 5 kHz - 1,2 GHz |
| VSWR | 1- 2 |
| Konnektivität | N-Buchse |
| Abmessungen | 150 x 155 x 330 mm |
| Gewicht | 3 kg |
Zubehör
Der Lieferumfang der Tekbox TBBT01 umfasst:- 1x TBBT01
- 1x Anschlussbuchsenblock
