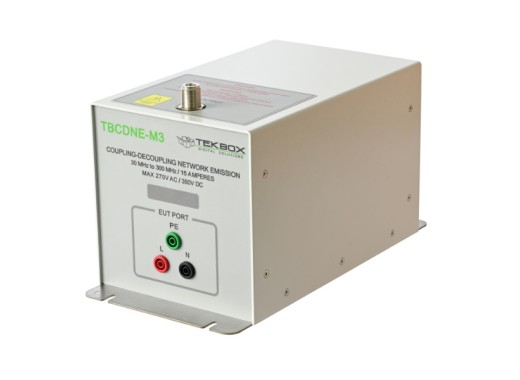

TekBox TBCDNE-M3 Koppel-/Entkoppelnetzwerk Emission
Details
Die Tekbox TBCDNE-M3 ist ein Koppel-/Entkoppelnetzwerk (CDN), das speziell für die Messung der Strahlungsemissionen von Beleuchtungsanlagen nach der Norm EN55015 verwendet wird. Es vermeidet die Notwendigkeit von Emissionsmessungen auf Freiflächen-Testgeländen (OATS).
Im Vergleich zu normalen CDN, CDNE haben eine reduzierte Gleichtaktimpedanztoleranz (CM), zusätzliche Parameter für die CM-Phasentoleranz und eine Differenzialimpedanz von 100 Ω. Ein Mindestwert von 20 dB für die Längswandlungsdämpfung soll verhindern, dass die symmetrische Spannung die Messergebnisse beeinflusst. Im Gegensatz zu CDN sind CDNE jedoch nicht für Störfestigkeitsmessungen geeignet.
Bitte beachten Sie: Das TBCDNE-M3 wird für die Messung von Prüflingen mit PE-Anschlüssen (Erde) verwendet. Bitte verwenden Sie das TBCDNE-M2 Modell für EUT ohne PE-Verbindungen.
Spezifikationen
| Max. Versorgungsspannung | 300 V AC, 600 V DC |
| Max. Strom | 16 A |
| Frequenzbereich | 30 MHz - 300 MHz |
| Gleichtaktimpedanz | 150 Ω +10 / - 20 Ω (EUT-Anschluss) |
| Phasengang | 0° ± 25° (EUT-Anschluss) |
| Differentialmodusimpedanz | 100 Ω ± 20 Ω (EUT-Anschluss) |
| Spannungsteilungsfaktor | 20 dB ± 1,5 dB (EUT-zu-HF-Ausgang) |
| AE-zu-EUT/HF-Ausgangsentkopplung | > 30 dB |
| Schnittstellen | N-Buchse (HF-Ausgang), 4-mm-Bananen-Sicherheitsbuchsen |
| Abmessungen | 300 x 150 x 150 mm |
| Gewicht | 2,5 kg |
Optionen
Die folgenden Optionen sind für das TBCDNE-M3 verfügbar. Bitte setzen Sie sich mit uns in Verbindung für weitere Informationen.
- Tekbox TBCDNE-M3-AP Adapterplatte mit Kurzschlussleiste, mit N-Buchse-auf-4-mm-Bananenstecker
- Tekbox TBCDNE-M3-CAL1 50 Ω auf 150 Ω Adapterplatte für VDF Messung/Kalibrierung
- Tekbox TBCDNE-M3-CAL2 OSL-Adapter für Gleichtaktimpedanzmessung/Kalibrierung
Zubehör
Die TBCDNE-M3 wird standardmäßig geliefert mit:
- NIST-rückführbaren Kalibrierungsdaten
Vor-und Nachteile
- Keine Emissionsmessungen an OATS erforderlich
- Nicht geeignet für Störfestigkeitsmessungen (siehe CDN)
Downloads
| Tekbox TBCDNE-M3 manual |  (494.79 KB) | Download |
