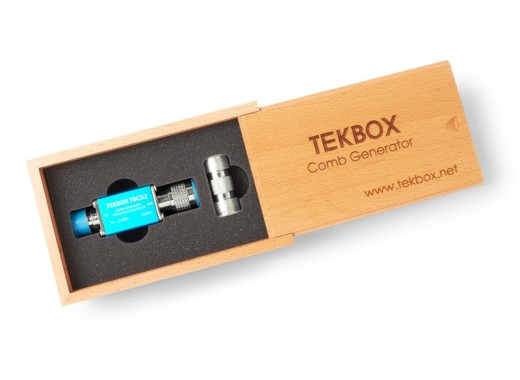

Tekbox TBCG2 Kammgenerator / Frequenzvervielfacher
Details
Der Tekbox TBCG2 ist ein passiver Kammgenerator/Frequenzvervielfacher, der für eine Eingangsfrequenz von 1 MHz bis 350 MHz geeignet ist. Der TBCG2 kann das Eingangssignal auf 1 MHz bis zu 2,5 GHz vervielfachen.
Zur Erzeugung von Signalen mit einem flachen Spektrum wird ein Step-Recovery-Diodensystem (SRD) verwendet. Der Vervielfacher kann z. B. als einfache Alternative für einen Mitlaufgenerator oder zur Messung der Anstiegszeit eines Oszilloskops verwendet werden.
Spezifikationen
| Eingangsleistung | +10 dBm bis +20 dBm, max. 25 dBm |
| Eingangsfrequenz | 1 Mhz - 350 MHz |
| Ausgangsfrequenz | 1 MHz - 2,5 GHz |
| Anschluss am Eingang | N-Buchse |
| Anschluss Ausgang | N-Stecker |
| Abmessungen | 81 x 26 x 26 mm |
| Gewicht | 96 g |
Zubehör
Die Tekbox TBCG2 wird mit folgendem Zubehör geliefert
- N-Buchse auf N-Stecker Koax-Adapter
Downloads
| Tekbox TBCG2 datasheet |
 (1.23 MB) |
Download |
