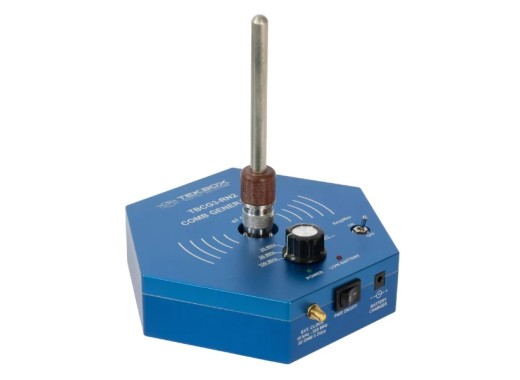

Tekbox TBCG3-RN2 Kammgenerator
Details
Der Kammgenerator TBCG3-RN2 von Tekbox wird für die Prüfung von Störaussendungskonfigurationen verwendet. Der Kammgenerator kann verwendet werden, um die Leistung einer Antenne oder die Konfiguration eines Spektrumanalysators zu überprüfen. Das TBCG3-RN2 verfügt über einen Drehschalter zur Auswahl zwischen fünf festen Kammfrequenzen und einem externen Kammfrequenzeingang mit einem Bereich von 5 kHz bis 200 MHz. Ein schaltbarer HF-Verstärker kann das Ausgangssignal um 20 dB erhöhen. Der Kammgenerator wird mit zwei Monopolantennen geliefert, eine für Frequenzen bis 300-500MHz und eine für höhere Frequenzen. Die Akkus können mit einem externen Ladegerät geladen werden und sind nicht im Lieferumfang des TBCG3-RN2 enthalten.
Spezifikationen
| Typischer Frequenzbereich | 5 MHz - 3 GHz |
| Ebenheit des Kammspektrums | 8 dB bis zu 1,5 GHz; Verstärker aus 12 dB bis zu 1,5 GHz; Verstärker ein |
| Ausgangsimpedanz | 50 Ω |
| Ausgangsleistung | -5 dBm max. @ 100 MHz Abnehmend mit 6 dBm pro Kammfrequenz |
| Kammfrequenzen | 5 MHz, 10 MHz, 25 MHz, 50 MHz, 100 MHz |
| Konnektivität | N-Buchse (Ausgang) SMA-Buchse (Eingang) |
| Stromversorgung | 6 x wiederaufladbare AA NiMH (nicht mitgeliefert) |
| Durchmesser | 180 mm |
| Höhe | 60 mm |
| Gewicht | 1,25 kg |
Zubehör
Der Lieferumfang des Tekbox TBCG3-RN2 umfasst:- 1x externes Ladegerät
- 1x 30 cm Monopolantenne für 300-500 MHz
- 1x 10 cm Monopolantenne für höhere Frequenzen
Downloads
| TBCG3-RN2 manual |  (1.84 MB) | Download |
