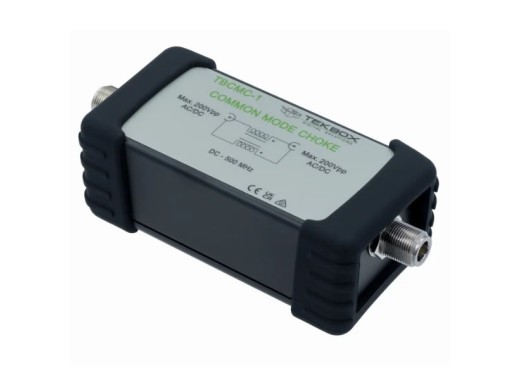

Tekbox TBCMC-1 RF Gleichtaktdrossel
Details
Die Tekbox TBCMC-1 ist eine HF-Gleichtaktdrossel für allgemeine Anwendungen. Der empfohlene Frequenzbereich liegt zwischen 10 Hz und 500 MHz. Die Drossel kann zwar im Bereich von 1 Hz bis 1 GHz eingesetzt werden, jedoch nimmt ihre Wirksamkeit mit steigender Frequenz ab. Sie wird hauptsächlich zur Reduzierung von Masseschleifenströmen in Impedanzmessaufbauten eingesetzt, die die Shunt-Methode verwenden. Die TBCMC-1 Drossel ist RoHS-konform und hat ein symmetrisches Design.
Technische Daten
| Frequenzbereich | 1 Hz - 1 GHz |
| Empfohlener Frequenzbereich | 10 Hz - 500 MHz |
| Leistungsaufnahme | 130 W bis zu 1 GHz |
| Spannungsfestigkeit | 225 Vpp bis zu 1 GHz |
| Gleichtaktsättigungsstrom | 500 mA |
| HF-Anschlüsse | N-Buchse, 50 Ω |
| Abmessungen | 70 x 60 x 140 mm |
| Gewicht | 350 g |
Downloads
| TBCMC-1 user manual |  (762.56 KB) | Download |
