Tekbox TBESDT2 ESD-Target
Details
Das Tekbox TBESDT2 ESD-Target kann zur Verifizierung von ESD-Simulatoren verwendet werden. Der TBESDT2 ist ein Strommesswandler und kann für Messungen gemäß IEC 61000-4-2 bis zu 4GHz verwendet werden. Das ESD-Target wird zur Messung, Prüfung und Kalibrierung des ESD-Impulses einer ESD-Pistole verwendet.

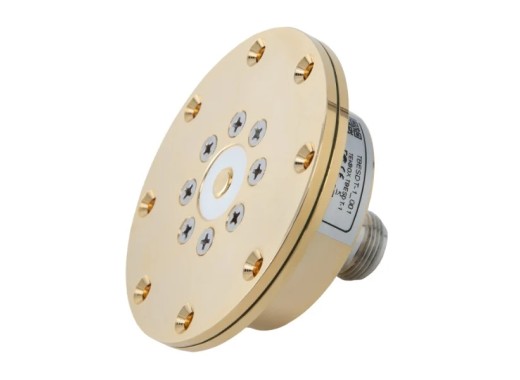

Bitte beachten Sie, dass es sich bei den Bildern um das ähnlich aussehende Modell Tekbox TBESDT1 handelt.
Spezifikationen
| Widerstand | 1 Ω ± 1 % |
| Frequenzbereich | DC - 4 GHz |
| Max. Impuls-Amplitude | ± 30 kV |
| Abmessungen | Messobjekt: ⌀ 70 mm x H 40 mm Gehäuse: 340 x 260 x 110 mm |
| Gewicht | Messobjekt: 0,5 kg Inkl. Gehäuse: 2,1 kg |
Zubehör
Das Tekbox TBESDT2 ESD-Target wird geliefert mit:- 1x 20 dB Dämpfungsglied
- 1x N-Stecker auf SMA-Stecker Koaxialkabel 100cm
- 1x SMA-Buchse auf BNC-Stecker-Koaxialadapter
- Aluminium-Tragekoffer
Downloads
| Tekbox TBESDT2 manual |  (186.24 KB) | Download |
