Tekbox TBGP Aufrollbare Grundplatte
Details
Für die Durchführung von EMV-Pre-Compliance-Messungen benötigt man eine Erdungsfläche. Nicht jeder Arbeitsplatz verfügt über genügend Platz, um eine permanente Metall-Massefläche aufzustellen. Für diese Benutzer ist die Tekbox TBGP Roll-Up-Massefläche eine hervorragende Lösung.

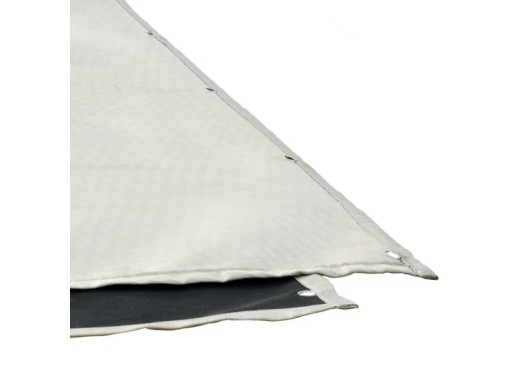

Diese Grundplatte hat eine maximale Größe von 250 x 140 cm und kann nach Gebrauch einfach zusammengerollt und in der mitgelieferten Pappröhre aufbewahrt werden. Sie kann auch verwendet werden, wenn sie nur teilweise ausgerollt ist. Die Ebene selbst besteht aus leitfähigem Gewebe, das mit einem Vlies verbunden ist.
Die Tekbox TBGP wird mit 4 Kontaktblöcken geliefert, die jeweils mit drei M5-Gewindebohrungen ausgestattet sind. Die Blöcke werden auf der Grundplatte platziert, um einen guten elektrischen Kontakt herzustellen. Die Gewindelöcher können für den Anschluss der meisten (Tekbox) LISNs verwendet werden.
Bitte beachten Sie! Die auf einem der Bilder abgebildete LISN ist nicht im Lieferumfang enthalten.
Technische Daten
| Abmessungen des Stoffes | 250 cm x 140 cm |
| Dicke des Stoffes | 0,7 mm |
| Gewicht des Stoffes | 1,1 kg |
| Material des Stoffes | 45% Polyester, 55% silbernes leitfähiges Gewebe, Vlies |
| Abmessungen des Kontaktblocks | 96 mm x 40 mm x 7,2 mm |
| Gewicht des Kontaktblocks | 0,23 kg |
| Material des Kontaktblocks | Messing, vernickelt |
Zubehör
Die Tekbox TBGP Roll Up Groundplane wird geliefert mit:
- 4 Stück vernickelte Messing-Kontaktblöcke
- Verpackt in Kartonröhre
Vor-und Nachteile
- Geringerer Platzbedarf im aufgerollten Zustand
- Kann auch teilweise ausgerollt verwendet werden
Downloads
