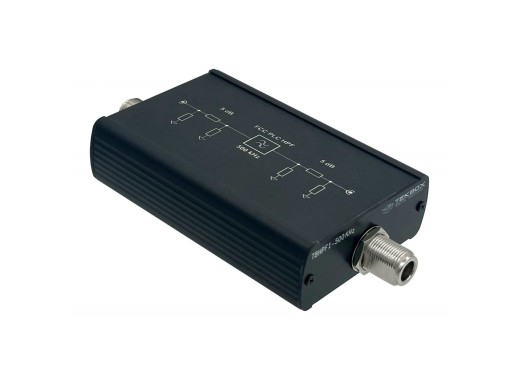

Tekbox TBHPF1-500kHz FCC PLC Hochpassfilter
Details
Der Tekbox TBHPF1-500kHz ist ein Hochpassfilter, der speziell für die Abschwächung von Frequenzen im FCC-PLC-Band von 10 kHz bis 490 kHz entwickelt wurde. Der Hochpassfilter lässt Frequenzen zwischen 500 kHz und 30 MHz durch, was für Messungen der leitungsgebundenen Störaussendungen von Modems für die Stromleitungskommunikation nützlich ist. Dank seines bidirektionalen Aufbaus kann jede Seite als Eingang oder Ausgang genutzt werden; außerdem verfügt er auf jeder Seite über integrierte 5-dB-Abschwächungen.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| Bandbreite | 9 kHz – 30 MHz |
| 3-dB-Bandbreite | 540 kHz – 70 MHz |
| Durchlassbereich | 500 kHz – 30 MHz |
| Dämpfungsglied | 2 × 5 dB (integriert) |
| Impedanz | 500 kHz – 30 MHz: 50 Ω ± 10 % |
| Maximale Eingangsleistung | 10 W |
| Anschlüsse | N-Buchse |
| Abmessungen | 80 x 35 x 150 mm |
| Gewicht | 350 g |
Vor-und Nachteile
- Integrierte Schwächungsglieder auf jeder Seite
Downloads
| TBHPF1 user manual |  (558.93 KB) | Download |
