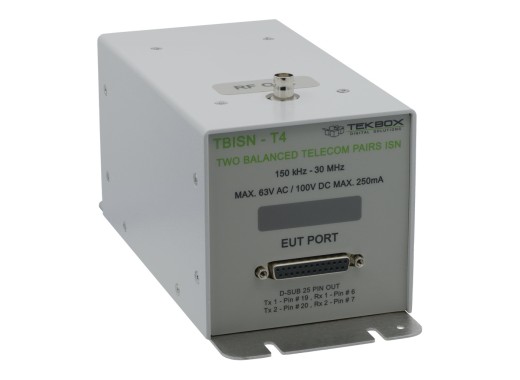

Tekbox TBISN-T4 für zwei symmetrische Aderpaare (ISN)
Details
Die Tekbox TBISN-T4 ist ein Impedanzstabilisierungsnetzwerk (ISN) zur Durchführung von Messungen leitungsgebundener Störaussendungen gemäß CISPR 22 an ungeschirmten, verdrillten Telekommunikationskabeln mit zwei symmetrischen Adernpaaren. Die TBISN-T4 kann in einem Frequenzbereich von 150 kHz bis 30 MHz eingesetzt werden. Das Gerät erfüllt die in CISPR 22 festgelegten Anforderungen an den Längsübertragungsverlust (LCL). Darüber hinaus kann es zur Stabilisierung der Gleichtaktimpedanz zwischen dem Prüfling (EUT) und der Hilfseinrichtung (AE) verwendet werden. Die TBISN-T4 verfügt über zwei D-SUB-25-Anschlüsse zum Anschluss des Prüflings (EUT) und der Hilfseinrichtung (AE) sowie über einen HF-Messanschluss zum Anschluss eines Empfängers oder Spektrumanalysators.
Technische Daten
| Frequenzbereich | 150 kHz – 30 MHz |
| Konformität | CISPR 16-1-2, CISPR 22, CISPR 32, CISPR 15 |
| Längsübertragungsverlust | CISPR 22 |
| Impedanz | 150 Ω ± 20 Ω (asymmetrisch) |
| Phase | 0° ± 20° (asymmetrisch) |
| Max. Spannung | 63 V AC / 100 V DC |
| Max. Strom | 250 mA |
| Prothese | 220 pF + 511 Ω |
| HF-Anschluss | 50 Ω BNC-Buchse |
| EUT/AE-Anschlüsse | D-SUB 25 |
| Abmessungen | 100 x 100 x 235 mm |
| Gewicht | 1,0 kg |
Zubehör
Die Tekbox TBISN-T4 wird mit folgendem Zubehör geliefert:
- RG223-Koaxialkabel mit BNC-Stecker auf N-Stecker (75 cm)
- 2x D-SUB-25-Stecker-auf-RJ45-Adapter
Vor-und Nachteile
- Konformität mit CISPR 22
Downloads
| Tekbox TBISN-T4 user manual |  (1.06 MB) | Download |
