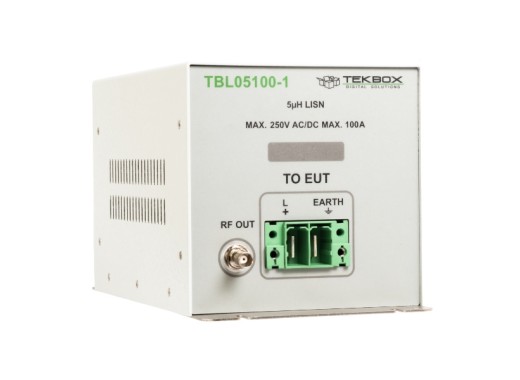

Die Tekbox TBL05100-1 5μH 100 A ist eine einkanalige Netznachbildung (LISN, Line Impedance Stabilization Network), die zur Messung des leitungsgebundenen Rauschens auf der Versorgungsleitung von DC/AC-betriebenen Geräten verwendet werden kann. Diese Netznachbildung arbeitet im Frequenzbereich von 10 kHz bis 400 MHz gemäß CISPR 16-1-2 und CISPR 25. Diese Netznachbildung wird in der Stromleitung des Prüflings platziert. Mit einem Spektrumanalysator oder Messempfänger kann das leitungsgebundene Rauschen an den Versorgungsanschlüssen des Prüflings an der BNC-Buchse überwacht werden. Es können zwei TBL05100-1 in Kombination mit dem Tekbox LISN Mate verwendet werden und so eine getrennte Messung von Gleichtakt- und Differenzrauschen ermöglichen. Die Netznachbildung kann durch Hinzufügen eines externen 10F-Kondensators in Varianten umgewandelt werden, die Standards wie CISPR 25, MIL-STD-461G, ISO11452-4, ISO 7637-2 und DO-160 unterstützen.
Bitte beachten Sie, dass es bei der Verwendung dieser Netznachbildung ohne Transientenbegrenzer und bei der Prüfung von AC-betriebenen Produkten dringend empfohlen wird, den Eingang des angeschlossenen Analysators mit einem Hochpassfilter zu schützen, beispielsweise mit dem Tekbox TBHPF1-150kHz Hochpassfilter.
Modell-Vergleich
| Modell |
TBL05100-1 |
TBL05100-1-B |
| Maximale Spannung |
250 V WECHSELSTROM / 250 V GLEICHSTROM |
500 V WECHSELSTROM / 1000 V GLEICHSTROM |
Spezifikationen
| Frequenzbereich | 10 kHz - 400 MHz |
| Max. Spannung | 250 V GLEICHSTROM / 250 V WECHSELSTROM |
| Max. Strom | 100 A |
| Gleichstromwiderstand | < 5 mΩ |
| Konnektivität | BNC, Hochstromsteck-/-schraubklemmen, Phoenix Contact |
| Abmessungen | 300 x 150 x 150 mm |
| Gewicht | 2,7 kg |
Zubehör
Der Lieferumfang des Tekbox TBL05100-1 umfasst:
- 2x Anschlussbuchsenblöcke
- 1x 75 cm BNC-Stecker auf N-Steckerkabel RG232
Vor-und Nachteile
- Hoher Maximalstrom für einkanalige Netznachbildung
