Produktcode: ELE003298

Schreiben Sie die erste Kundenmeinung

Details

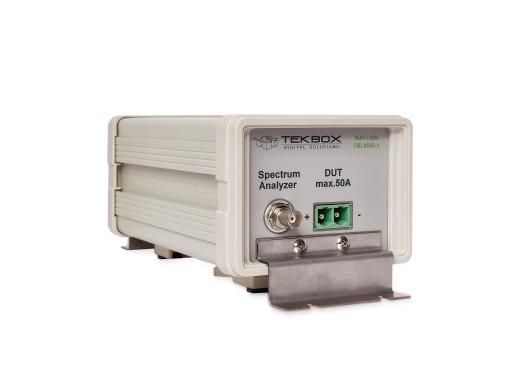

Die Tekbox TBL0550-1 ist ein LISN (Line Impedance Stabilization Network), das zur Messung des "leitungsgebundenen Rauschens" auf der Versorgungsleitung von DC-betriebenen Geräten verwendet werden kann. Dieses LISN ist für die Durchführung von EMV-Pre-Compliance-Tests im Frequenzbereich von 150 kHz bis 110 MHz ausgelegt. Das TBL0550-1 kann das DUT (Device Under Test) mit einem maximalen Gleichstrom von 50 A versorgen. Die Verbindung zwischen der Stromversorgung und dem DUT wird durch eine 5 µH-Induktivität getrennt. Der 1μF-Kondensator kann intern durch Entfernen einer Steckbrücke abgeschaltet werden.
Der LISN wird an die Versorgungsleitung eines Prüflings angeschlossen. Das resultierende Rauschen auf der Versorgungsleitung kann mit einem Spektrumanalysator an der BNC-Buchse gemessen werden. Zwei Tekbox TBL0550-1 in Kombination mit dem Tekbox LISN Mate sorgen dafür, dass nicht nur der 'common mode', sondern auch der 'differential mode' des Rauschens gemessen werden kann. Das TBL0550-1 entspricht den EMV-Richtlinien CISPR 16-1-2, CISPR-25, EN55025, MIL-STD-461F und ISO11452-4 mit den Einschränkungen DO-160/ED-14G und ISO 7637-2.

Spezifikationen

Frequenzbereich 100 kHz bis 150 MHz
Max. Spannung 60 V DC
Max. Stromstärke 50 A (70A für 3min)
DC-Widerstand < 9 mΩ Versorgung+ zu DUT+; < 2 mΩ Versorgung- zu DUT-
Anschlussmöglichkeiten BNC, Hochstrom-Steck-/Schraubklemmen: Phoenix-Kontakt
Abmessungen 120 x 100 x 225 mm
Gewicht 1,6 kg

Zubehör

Die Tekbox TBL0550-1 wird mit folgendem Zubehör geliefert

  • BNC zu N RG232 Kabel
  • Steckverbinder
  • Erdungsklammern

Vor-und Nachteile

  • Hoher Strom
  • Niedriger DC-Widerstand
