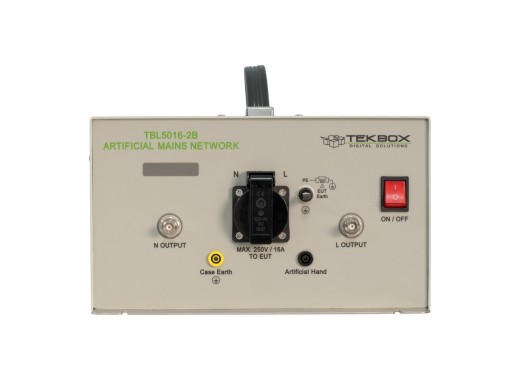

Tekbox TBL5016-2B LISN

Das TBL5016-2B ist ein 50-µH-LISN, das zur Messung des leitungsgebundenen Rauschens auf der Netzleitung von Einzel- AC-betriebenen Geräten verwendet werden kann. Dieses LISN ist für die Durchführung von EMV-Vorprüfungen im Frequenzbereich von 9 kHz bis 30 MHz ausgelegt.

Das TBL5016-2B wird zwischen der Stromquelle und dem zu prüfenden Gerät angeschlossen, und das leitungsgebundene Rauschen kann in Bezug auf die Phase und den Nullleiter gemessen werden. Dieses leitungsgebundene Rauschen wird mit minimalen Verlusten an den 50-Ω-BNC-Anschluss angeschlossen, wo die Störungen analysiert werden können. Zum Beispiel mit einem Spektrumanalysator.

Das TBL5016-2B verfügt über separate Messausgänge für jeden Kanal zum Anschluss an einen LISN Mate und einen Anschluss für eine künstliche Hand. Eine Induktivität von 5 μH trennt den Quellenanschluss und den Geräteanschluss. Außerdem isoliert der LISN das zu prüfende Gerät und den BNC-Anschluss vom Rauschen. Dies wird durch die Stromquelle verursacht.

Weitere Informationen über Messungen mit dem TBL5016-2B und EMV-Richtlinien finden Sie in den PDF-Dateien am Ende dieser Seite. Darüber hinaus gibt es auch eine PC-Software zur weiteren Analyse der EMV-Messungen. Diese Software, EMCview, finden Sie hier.

Vorsicht! Diese LISN ist für die EMV-Prüfung von einphasig mit Wechselstrom betriebenen Geräten geeignet. Für Tests an gleichstrombetriebenen Geräten können Sie das TBOH01 verwenden.
