Tekbox TBLC08 - AC LISN 240V 8A

Jedes elektronische Gerät, das auf den Markt kommt, muss bestimmte "EMV-Richtlinien" einhalten. Diese Richtlinien beziehen sich auf das Ausmaß, in dem das zu prüfende Gerät andere Geräte elektromagnetisch stört. Ein Leitungsimpedanz-Stabilisierungsnetzwerk (LISN) ist ein Gerät, das in Verbindung mit einem Messempfänger oder Empfänger oder Spektrumanalysator verwendet wird, um die Störungen auf einer Stromleitung zu messen. Wie der Name schon sagt, bietet ein LISN eine stabilisierte feste Messimpedanz unabhängig von der Impedanz der Stromquelle.

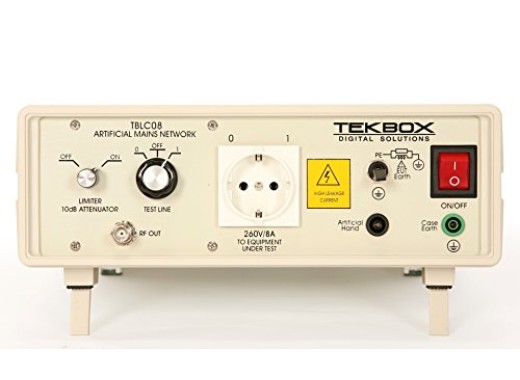

Der TBLC08 ist ein 50 uH LISN, der für die Messung des leitungsgebundenen Rauschens auf der Zuleitung von einphasigen AC-gespeisten Geräten verwendet werden kann. Diese LISN ist für die Durchführung von EMV-Vorkonformitätstests im Frequenzbereich von 9 kHz bis 30 MHz ausgelegt. Die TBLC08 wird zwischen die Stromquelle und das zu prüfende Gerät geschaltet, und das leitungsgebundene Rauschen kann in Bezug auf die Phase und den Nullleiter gemessen werden. Dieses leitungsgebundene Rauschen wird mit minimalen Verlusten an den 50 Ω BNC-Anschluss angeschlossen, wo die Störungen analysiert werden können. Zum Beispiel mit einem Spektrumanalysator.
Das TBLC08 ist mit einem schaltbaren Begrenzer und Dämpfungsglied und einem Anschluss für eine künstliche Hand ausgestattet. Der Quellenanschluss und der Geräteanschluss sind durch eine Induktivität von 5 μH voneinander getrennt. Außerdem isoliert der LISN das zu prüfende Gerät und den BNC-Anschluss vom Rauschen. das durch die Stromquelle verursacht wird.

Weitere Informationen zur Messung mit der TBLC08 und zu den EMV-Richtlinien finden Sie in den PDFs am Ende dieser Seite. Außerdem, gibt es auch eine PC-Software zur weiteren Analyse der EMV-Messungen. Diese Software, EMCview, finden Sie hier.

Achtung! Diese LISN ist für EMV-Tests an einphasig mit Wechselstrom betriebenen Geräten geeignet. Für die Prüfung gleichstromgespeister Geräte können Sie die TBOH01.

Spezifikationen

Frequenzbereich	9 kHz - 30 MHz
Max. Spannung	240 V / 50-60 Hz (CAT II)
Max. Stromstärke	8 A
Impedanz	50 Ω ║ (50 µH + 5 Ω)
Künstliche Hand	220 pF + 511 Ω
Begrenzer/Dämpfungsglied	150 kHz bis 30 MHz; 10 dB
Netzkabel	IEC 60320 C13
