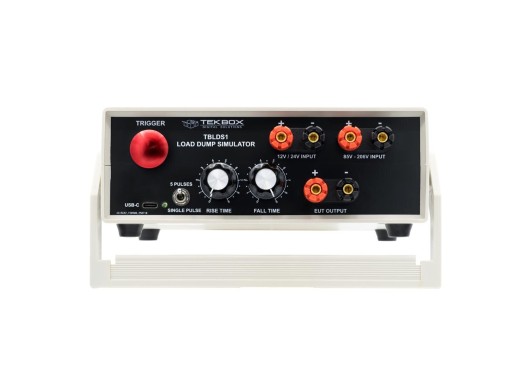

Tekbox TBLDS1 Lastabwurfsimulator
Details
Die Tekbox TBLDS1 ist eine elektronische Last, die in Pre-Compliance-Aufbauten zum Einsatz kommt. Das Gerät benötigt für den Betrieb eine externe Stromversorgung, die über ein USB-C-Kabel bereitgestellt werden sollte; das Kabel ist nicht im Lieferumfang enthalten. Die Last gibt Impulse ab, die den folgenden Normen entsprechen: ISO 7637-2, ISO 16750-2 und J2139. Die TBLDS1 bietet Entwicklungsingenieuren eine kostengünstige Alternative, um ihre Schaltungen bereits vor der Konformitätsprüfung zu validieren, ohne in einen herkömmlichen Load-Dump-Simulator investieren zu müssen. Für den vollständigen Testaufbau werden außerdem ein Niederspannungs- und ein Hochspannungsnetzteil benötigt. Weitere Informationen finden Sie im nachstehenden Handbuch.
Technische Daten
| Anstiegszeit | einstellbar, typ. 100 μs – 10 ms | |
| Abfallzeit | einstellbar, typ. 700 ms – 1 s | |
| Ri | 2 Ω | |
| Betriebsarten | Einzelimpuls, 5 Impulse im Abstand von 10 s | |
| Prüfobjektstrom | max. 3 A in einem 12-V-System max. 1,5 A in einem 24-V-System |
|
| EUT-Spannung | +14 V / +28 V (externes Netzteil) | |
| Transiente Versorgungsspannung | max. +230 V (externe Stromversorgung) | |
| Abmessungen | 19 x 22 x 8 cm | |
| Gewicht | 900 g |
Vor-und Nachteile
- Kein USB-C-Kabel enthalten
Downloads
| Tekbox TBLDS1 user manual |  (817.58 KB) | Download |
