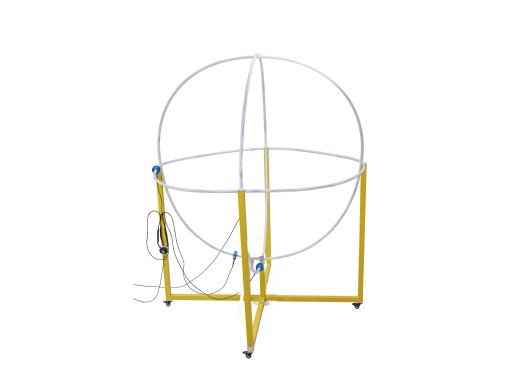

Tekbox TBLLA-2M Dreifachschleifenantenne
Details
Die Tekbox TBLLA-2M ist eine große Schleifenantenne (Dreifachschleife) mit einem Durchmesser von jeweils 2 Metern, die auf einem leichten hohlen WPC-Rahmen montiert ist. Die Antenne wurde entwickelt, um das von Leuchten erzeugte Magnetfeld zu messen, gemäß CISPR 16-1-4 und CISPR 15/EN 55015. Sie hat einen Frequenzbereich von 3 Hz bis 30 MHz. Jedes der drei Schleifenelemente empfängt Magnetfeldstrahlung senkrecht zur enthaltenden Ebene und gibt ein Spannungssignal aus, das proportional zur Stärke der H-Feldstrahlung ist. Die Antenne wird mit drei TBCCP1-2K70-Stromzangen geliefert.
Die Antenne wird ohne das TBTP3-Stativ geliefert. Weitere Zubehörteile für die TBLLA-2M sind der CDP-Kalibrierdipol sowie die CDP-SS-B-Halterung.
Technische Daten
| Antennentyp | Große Schleifenantenne (Dreifachschleife) |
| Frequenzbereich | 3 kHz - 30 MHz |
| Nominale Impedanz | 50 Ω |
| Effektiver Antennenkorrekturfaktor | 0 dB |
| Anschluss | N-Typ Buchse |
| Abmessungen | 206,2 x 206,2 x 254,7 cm |
| Gewicht | 25 kg |
Zubehör
Die TBLLA-2M wird geliefert mit:
- TBTP3-Holzstativ
- DUT-Platte
- 3x TBCCP1-2K70 koaxiale HF-Stromüberwachungstastköpfe
- Erforderliche Koaxialkabel
- Benötigte Ferritkabel
- HF-Koaxialschalter
- Werkskalibrierungsbericht
Downloads
| TBLLA-2M user manual |  (466.35 KB) | Download |
